柱塞阀结构图、连接形式、型号
柱塞阀结构图、连接形式、型号
发布于：2015-08-28 09:49:15
柱塞阀结构图

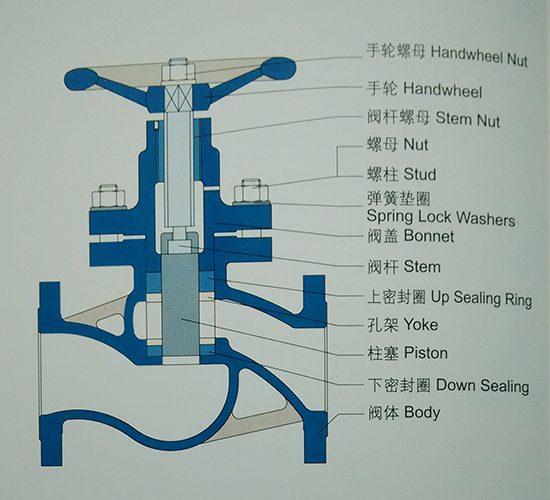

柱塞阀软密封结构图

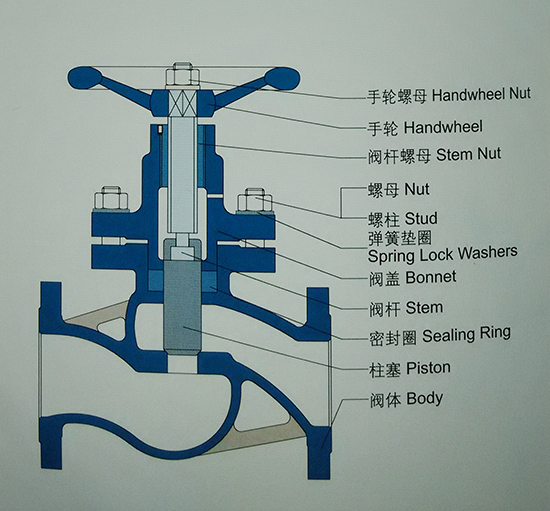

柱塞阀硬密封结构图
柱塞阀型号
柱塞阀的型号有：U41SM、U41H、U41Y。
柱塞阀规格
柱塞阀的规格有：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400。
柱塞阀压力
柱塞阀的压力有：PN1.6、PN2.5、PN4.0、PN6.4、PN10.0、PN16.0、CLASS150、CLASS300。
柱塞阀连接形式
柱塞阀的连接形式有：法兰连接、螺纹连接、承插焊端连接。
柱塞阀材料明细
| 柱塞阀零件 | GB材料 | ASTM材料 | |||
| 铸铁系列 | 碳钢系列 | 不锈钢系列 | 碳钢系列 | 不锈钢系列 | |
| 阀体 | HT200 | WCB | CF8 | A216 WCB | A351 CF8 |
| 密封圈 | 聚四氟乙烯、石墨 PTFE、Graphite | ||||
| 孔架 | HT200 | WCB | CF8 | A216 WCB | A351 CF8 |
| 柱塞 | HT200 | WCB | CF8 | A216 WCB | A351 CF8 |
| 阀杆 | 1Cr13 | 1Cr13 | 0Cr18Ni9(F304) | A276 410 | A276 304 |
| 双头螺柱 | 35 | 35CrMoA | 0Cr18Ni9(F304) | A193 B7 | A193 B8 |
| 六角螺母 | A3 | 35 | 0Cr18Ni9(F304) | A194 2H | A194 8 |
| 弹簧垫圈 | 65Mn | 65Mn | 0Cr18Ni9(F304) | 65Mn | A276 304 |
| 阀盖 | HT200 | WCB | CF8 | A216 WCB | A351 CF8 |
| 阀杆螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | B148 UNS C95600 |
B148 UNS C95600 |
| 手轮 | QT400-17 | QT400-17 | QT400-17 | A197 | A197 |
| 手轮螺母 | 35 | 35 | 0Cr18Ni9(F304) | A307 | A182 F304 |
