三偏心蝶阀原理、结构、标准、规格
三偏心蝶阀原理、结构、标准、规格
发布于：2015-09-11 16:04:03
三偏心蝶阀原理图

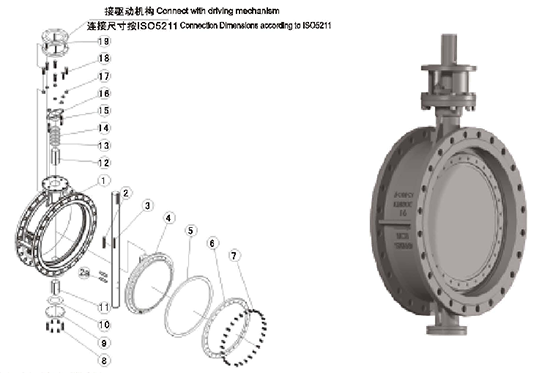

三偏心蝶阀结构图
三偏心蝶阀标准
三偏心蝶阀规格
| DN | NPS |
| 50 | 2'' |
| 65 | 2-1/2'' |
| 80 | 3'' |
| 100 | 4'' |
| 125 | 5'' |
| 150 | 6'' |
| 200 | 8'' |
| 250 | 10'' |
| 300 | 12'' |
| 350 | 14'' |
| 400 | 16'' |
| 450 | 18'' |
| 500 | 20'' |
| 600 | 24'' |
| 700 | 28'' |
| 750 | 30'' |
| 800 | 32'' |
| 900 | 36'' |
| 1000 | 40'' |
| 1050 | 42'' |
| 1200 | 48'' |
| 1400 | 56'' |
| 1500 | 60'' |
| 1600 | 64'' |
| 1800 | 72'' |
| 2000 | 80'' |
| 2200 | 88'' |
| 2400 | 96'' |
| 2600 | 104'' |
| 2800 | 112'' |
| 3000 | 120'' |
三偏心蝶阀压力等级有：PN0.6MPa、PN1.0MPa、PN1.6MPa、PN2.5MPa、PN4.0MPa、PN6.3MPa;CLASS150、CLASS300、CLASS600。
阀体连接型式：三偏心蝶阀阀体与管道的连接有双法兰连接、对夹式连接以及凸耳对夹式连接三种。
