100X遥控浮球阀

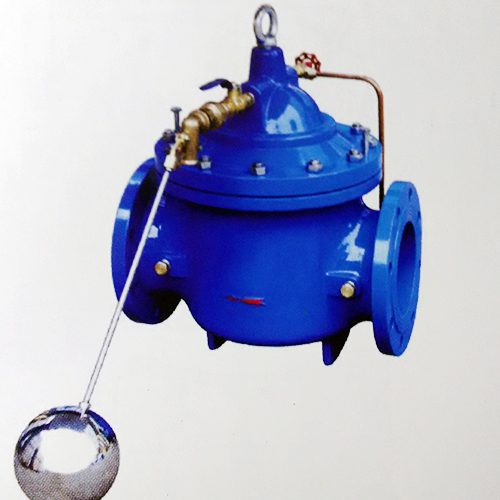

100X遥控浮球阀
发布于：2015-09-22 15:59:10
100X遥控浮球阀是水利控制阀的一种，是具备多种功能的水力操作式阀门，在其前方需要安装过滤器，如下面安装示意图所示。

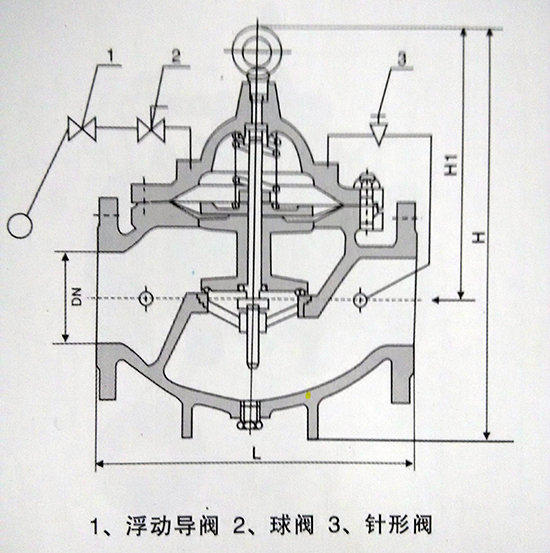

结构示意图

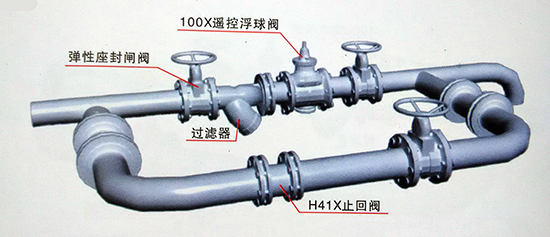

安装示意图

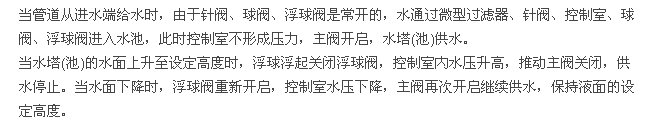

工作原理
主要外形尺寸
| 公称通径DN(mm) | 100X遥控浮球阀尺寸(mm) | |||||
| L | A1 | A | H1 | H | F | |
| 20 | 150 | 130 | 325 | 179 | 212 | 116 |
| 25 | 160 | 130 | 325 | 179 | 212 | 116 |
| 32 | 180 | 130 | 325 | 179 | 212 | 116 |
| 40 | 200 | 140 | 335 | 210 | 265 | 168 |
| 50 | 220 | 140 | 335 | 210 | 265 | 168 |
| 65 | 240 | 140 | 335 | 215 | 310 | 180 |
| 80 | 260 | 145 | 345 | 245 | 350 | 210 |
| 100 | 295 | 155 | 365 | 305 | 460 | 284 |
| 125 | 330 | 165 | 385 | 365 | 520 | 310 |
| 150 | 350 | 180 | 410 | 415 | 570 | 370 |
| 200 | 400 | 205 | 465 | 510 | 840 | 463 |
| 250 | 475 | 225 | 505 | 560 | 890 | 525 |
| 300 | 550 | 245 | 545 | 658 | 1030 | 625 |
| 350 | 620 | 275 | 595 | 696 | 1090 | 705 |
| 400 | 700 | 285 | 625 | 735 | 1150 | 778 |
| 450 | 750 | 285 | 625 | 735 | 1150 | 778 |
| 500 | 800 | 410 | 780 | 750 | 1110 | 690 |
| 600 | 900 | 456 | 888 | 850 | 1286 | 785 |
