斜盘式止回阀
斜盘式止回阀
发布于：2015-10-17 15:21:43
斜盘式止回阀结构
规格尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 650 | 700 | 750 | 900 |
| NPS | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 26 | 28 | 30 | 36 |
斜盘式止回阀压力等级有：CLASS150，CLASS300，CLASS600，CLASS900，CLASS1500。
执行标准
| 设计标准 | API6D、API594 |
| 压力温度等级标准 | ASME B16.34 |
| 结构长度标准 | API6D、API594 |
| 法兰型式尺寸标准 | ASME B16.5、ASME B16.47 |
| 检验与试验标准 | API598、API6D |

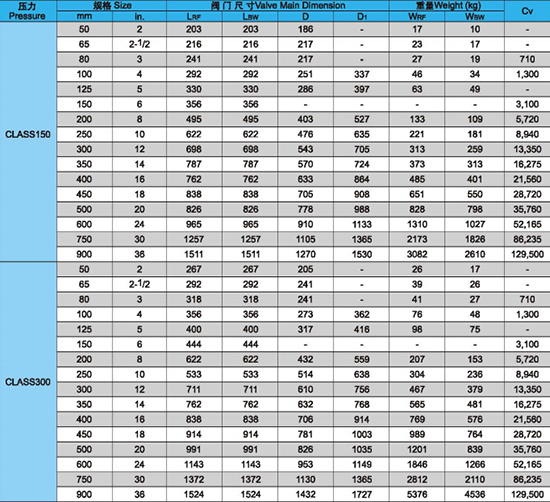

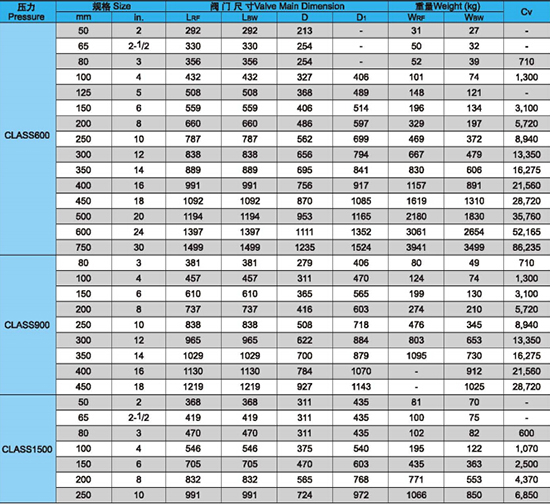

主要外形尺寸
适用温度：-196℃~550℃，注：应根据不同的工况温度选择不同的材质。
适用介质：水、油、汽以及各类腐蚀性介质，注：应根据不同的介质而选择不同的材质。
如有意购买斜盘式止回阀或询价请联系我们，可直接拨打021-59701291，飞球阀门为你服务。
