蝶式缓冲止回阀
, , , , , , , | 2020-08-29 |

蝶式缓冲止回阀

蝶式缓冲止回阀

　　蝶式缓冲止回阀常见型号有h47x、h47h、hh47x、hh47h、h47xf、HDH47X，主要由阀体、阀瓣、缓冲装置、微量调节阀装成，常用于工业供水或污水处理厂的水泵出口处，能够防止介质逆流，还能起到保护水泵和管路的作用。

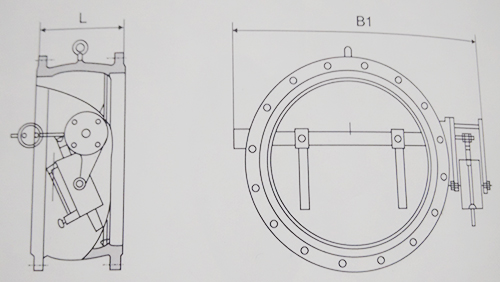

　　结构示意图

蝶式缓冲止回阀

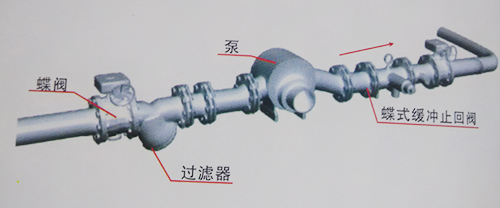

　　安装示意图

蝶式缓冲止回阀

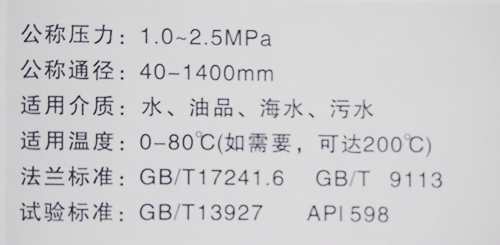

　　主要技术参数

蝶式缓冲止回阀

　　主要零件材料

　　阀体：灰铸铁、碳钢;

　　阀杆：不锈钢;

　　碟板：灰铸铁、碳钢、球墨铸铁;

　　密封圈：丁晴耐油橡胶、氯丁橡胶;

　　填料：聚四氟乙烯;

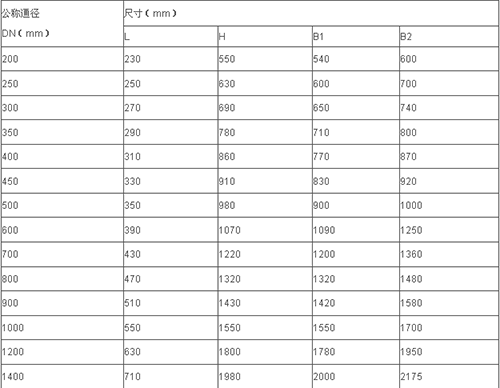

　　主要连接外形尺寸

蝶式缓冲止回阀
