ZLF-16自力式平衡阀
ZLF-16自力式平衡阀基本参数
阀门型号：ZLF-16;
公称通径：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN200、DN250、DN300、DN350;
公称压力：PN1.6MPa;
试验标准：GB/T13927、API598;
法兰标准：GB/T9113、GB/T17241.6;
常见材质：铸铁、球铁、铸钢、不锈钢等;
适用介质：非腐蚀性液体，如水、油等;

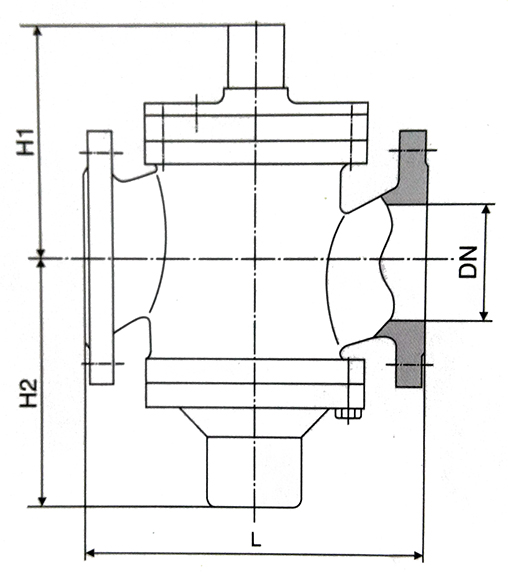

结构示意图

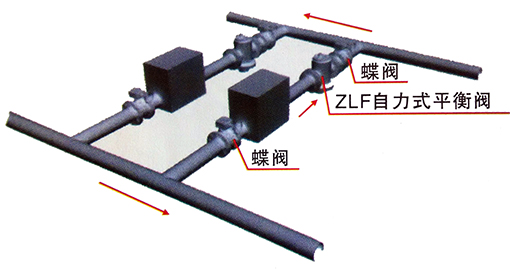

安装示意图
主要外形尺寸
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| L | 110 | 110 | 115 | 160 | 200 | 215 | 230 | 275 |
| H1 | 72 | 72 | 81 | 108 | 138 | 138 | 143 | 170 |
| H2 | 70 | 70 | 74 | 91 | 147 | 147 | 154 | 189 |
| 流量控制范围(m3/h) | 0.1-1 | 0.1-1.5 | 0.2-2 | 0.5-4 | 1-6 | 2-10 | 3-15 | 5-25 |
| DN | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 注释 |
| L | 290 | 310 | 350 | 430 | 520 | 635 | 670 | DN15、DN20、DN25 为螺纹连接 |
| H1 | 193 | 208 | 254 | 289 | 325 | 357 | 372 | |
| H2 | 211 | 227 | 260 | 303 | 367 | 430 | 495 | |
| 流量控制范围(m3/h) | 10-35 | 15-50 | 30-80 | 40-180 | 100-300 | 150-700 | 200-700 |
