全焊接球阀构造、标准以及尺寸和重量

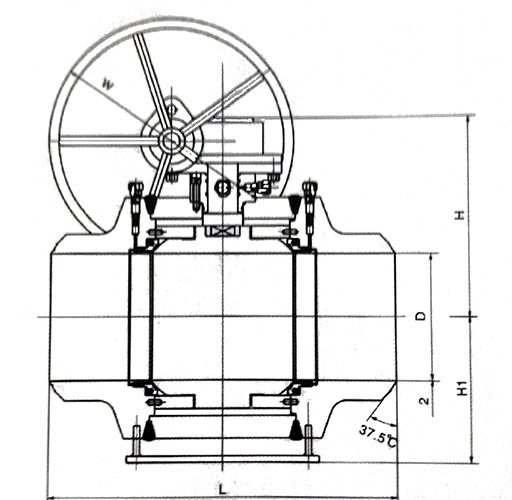

全焊接球阀构造
全焊接球阀执行标准：设计标准、制造标准采用API6D;结构长度标准按API6D;压力试验标准按API6D;有其它标准可另行告知。
全焊接球阀主要外形尺寸
| 口径 | L | D | H1 | H | W | 重量 |
| 2 | 216 | 51 | 100 | 165 | 460 | 40 |
| 3 | 283 | 76 | 110 | 190 | 460 | 70 |
| 4 | 305 | 100 | 130 | 200 | 460 | 95 |
| 6 | 457 | 150 | 176 | 270 | 460 | 180 |
| 8 | 521 | 201 | 218 | 330 | 460 | 280 |
| 10 | 559 | 252 | 270 | 380 | 600 | 440 |
| 12 | 635 | 303 | 300 | 420 | 600 | 570 |
| 14 | 762 | 337 | 340 | 450 | 600 | 800 |
| 16 | 838 | 387 | 395 | 530 | 600 | 1480 |
| 20 | 991 | 489 | 470 | 600 | 600 | 2400 |
| 24 | 1143 | 591 | 580 | 680 | 600 | 4050 |
| 28 | 1346 | 686 | 640 | 760 | 600 | 6460 |
| 32 | 1524 | 781 | 730 | 870 | 600 | 7200 |
| 36 | 1727 | 876 | 980 | 980 | 600 | 8700 |
| 40 | 1956 | 978 | 1010 | 1040 | 600 | 12500 |
注释：以上表格中的数据适应于公称压力150LB和300LB；单位一般均为mm。
