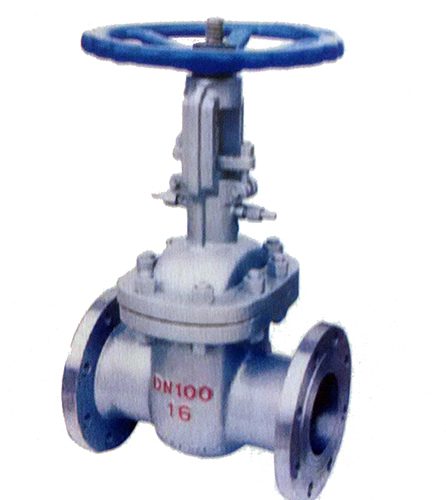

水封闸阀执行标准

设计与制造标准 GB/T12234
法兰标准 JB/T79、GB/T9113
结构长度标准 GB/T12221
检验与试验标准 JB/T9092、GB/T13927
对焊连接标准 GB/T12224

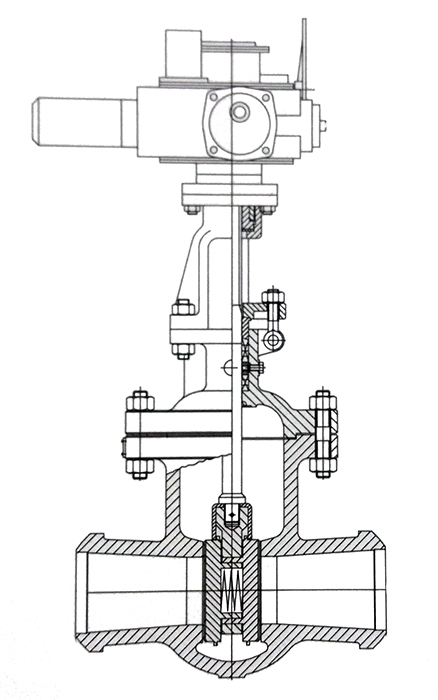

水封闸阀结构示意图

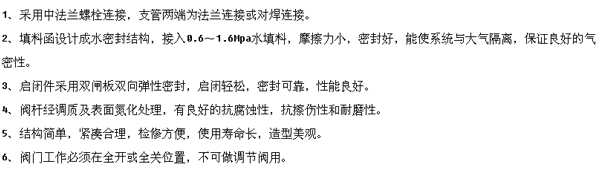

水封闸阀图片,结构特点,结构图,执行标准,重量
1.6MPa下水封闸阀重量

公称通径(mm) 手动阀重量(kg) 电动阀重量(kg)
50 19 50
65 32 63
80 34 65
100 44 75
125 75 106
150 82 113
200 158 189
250 184 214
300 245 353
350 492 602
400 588 698
450 683 713
500 846 881
600 1013 1250
700 – 1938
800 – 2563

2.5MPa下水封闸阀重量

公称通径(mm) 手动阀重量(kg) 电动阀重量(kg)
50 23 54
65 35 66
80 37 68
100 49 80
125 78 109
150 105 146
200 160 191
250 188 219
300 249 357
350 497 607
400 592 705
450 688 720
500 853 888
600 1020 1275
700 – 1946
800 – 2574

4.0MPa下水封闸阀重量

公称通径(mm) 手动阀重量(kg) 电动阀重量(kg)
50 30 56
65 38 68
80 42 73
100 52 82
125 80 108
150 107 117
200 164 193
250 191 217
300 254 357
350 499 624
400 598 701

6.4MPa下水封闸阀重量

公称通径(mm) 手动阀重量(kg) 电动阀重量(kg)
50 34 58
65 41 71
80 45 74
100 55 85
125 83 111
150 110 117
200 169 193
250 195 222
300 260 362
350 504 631
400 604 713

10.0MPa下水封闸阀重量

公称通径(mm) 手动阀重量(kg) 电动阀重量(kg)
50 37 58
65 44 71
80 47 77
100 58 89
125 87 113
150 113 122
200 172 195
250 198 235
300 265 370
350 508 641
400 610 725
