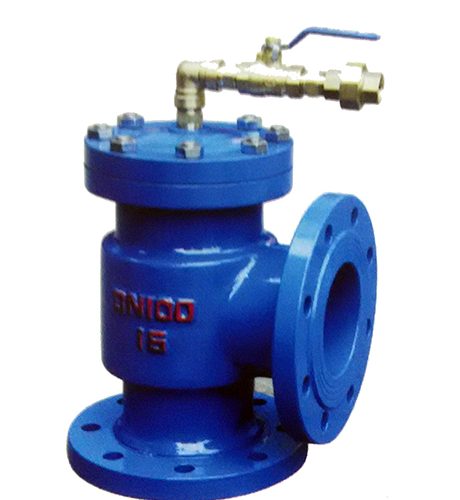

h142x液压水位控制阀产品图片,结构图,安装图,尺寸

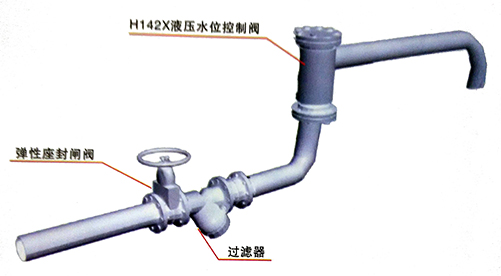

安装示意图

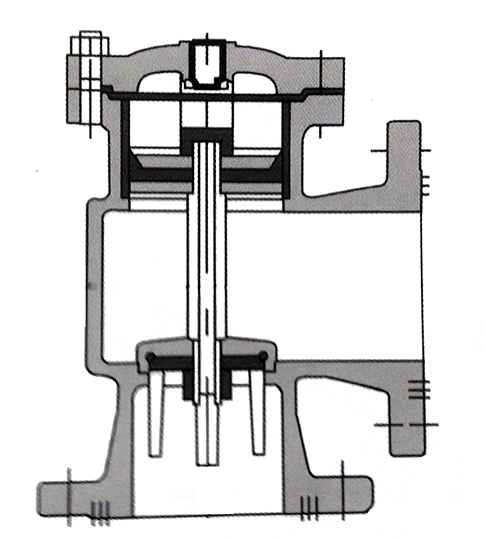

结构示意图
h142x液压水位控制阀外形尺寸
| 公称通径 | 长度 | 高度 |
| 40 | 107 | 235 |
| 50 | 115 | 243 |
| 65 | 125 | 258 |
| 80 | 135 | 280 |
| 100 | 146 | 307 |
| 125 | 165 | 358 |
| 150 | 180 | 400 |
| 200 | 215 | 490 |
| 250 | 255 | 576 |
| 300 | 285 | 663 |
| 350 | 325 | 750 |
注释：以上公称通径、长度、高度的单位均为毫米(mm)。
