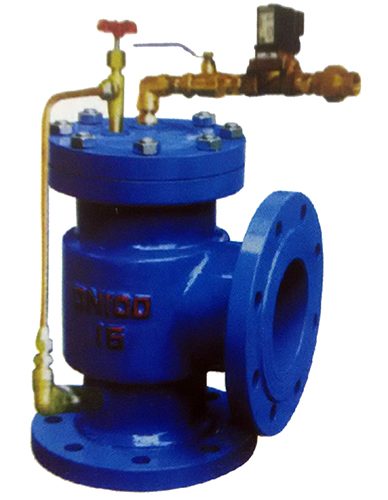

100S角式隔膜排泥阀
技术参数
基本型号：j644x、j744x；
压力等级：PN2.5、PN6；
最高工作压力：0.25MPa、0.6MPa；
阀门试验压力：0.9MPa；
密封试验压力：0.275MPa、0.6MPa；
法兰压力等级：PN10；
操作压力范围：0.05MPa~0.6MPa；
寿命范围：15000次以上；

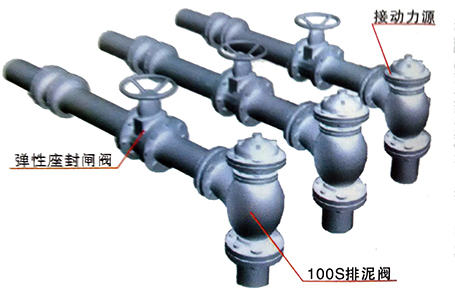

安装示意图

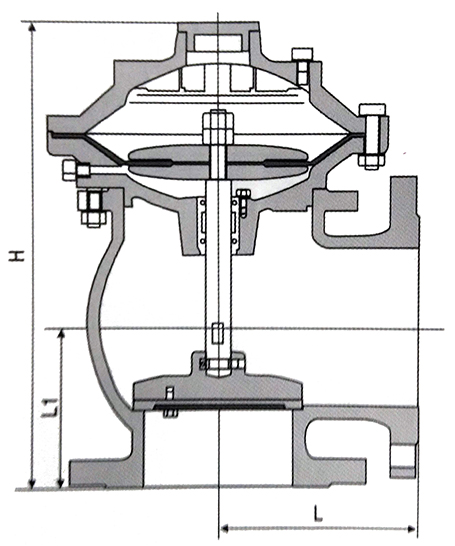

结构示意图
主要外形尺寸
| DN | L | H |
| 40 | 107 | 235 |
| 50 | 115 | 243 |
| 65 | 125 | 258 |
| 80 | 135 | 280 |
| 100 | 146 | 307 |
| 125 | 165 | 358 |
| 150 | 180 | 400 |
| 200 | 215 | 490 |
| 250 | 255 | 576 |
| 300 | 285 | 663 |
| 350 | 325 | 750 |
注释：100S角式隔膜排泥阀的DN、L、H的单位均为mm。
