LH45限流止回阀

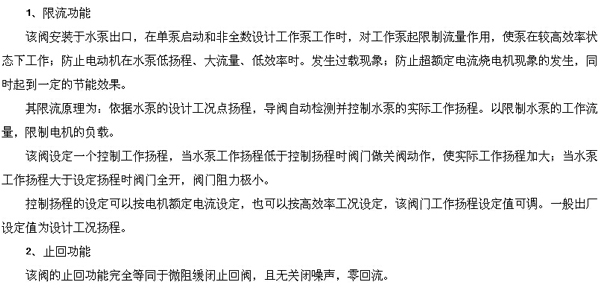

LH45限流止回阀功能及原理
LH45限流止回阀常用的材质有：铸铁、碳钢、不锈钢等。

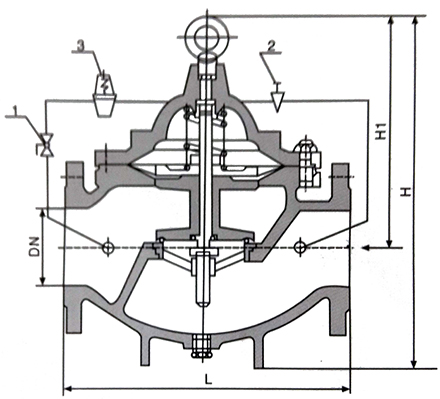

LH45限流止回阀结构示意图
图中数字注明：图中的1表示小球阀，图中的2表示针型阀，图中的3表示减压导阀。
LH45限流止回阀主要外形尺寸
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 |
| L | 150 | 160 | 180 | 200 | 220 | 240 | 260 | 295 | 330 |
| A1 | 200 | 200 | 200 | 210 | 210 | 215 | 220 | 230 | 245 |
| A | 282 | 282 | 282 | 320 | 320 | 330 | 330 | 410 | 420 |
| H1 | 106 | 106 | 106 | 137 | 137 | 145 | 178 | 232 | 286 |
| H | 172 | 172 | 172 | 225 | 225 | 270 | 289 | 375 | 420 |
| F | 116 | 116 | 116 | 168 | 168 | 180 | 210 | 284 | 310 |
| DN | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 350 | 400 | 475 | 550 | 620 | 700 | 750 | 800 | 900 |
| A1 | 260 | 280 | 300 | 320 | 340 | 360 | 360 | 410 | 456 |
| A | 420 | 430 | 450 | 460 | 470 | 480 | 480 | 780 | 888 |
| H1 | 318 | 413 | 502 | 600 | 638 | 677 | 677 | 750 | 850 |
| H | 450 | 722 | 769 | 906 | 1480 | 1027 | 1027 | 1110 | 1286 |
| F | 370 | 463 | 525 | 625 | 705 | 778 | 778 | 690 | 785 |
