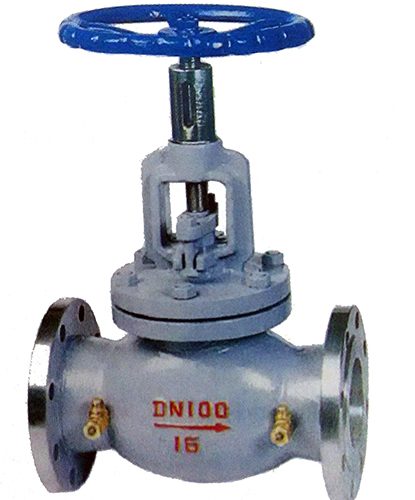

KPF-16平衡阀图片,特点,技术参数,结构图,外形尺寸
KPF-16平衡阀技术参数
阀门型号：KPF-16;
公称压力：1.6MPa；
壳体压力：2.4MPa；
密封压力：1.76MPa；
工作介质：水等；
介质温度：一般≤425℃；
阀体材质：一般用碳钢；
阀瓣材质：常用A105；
阀杆材质：采用不锈钢；

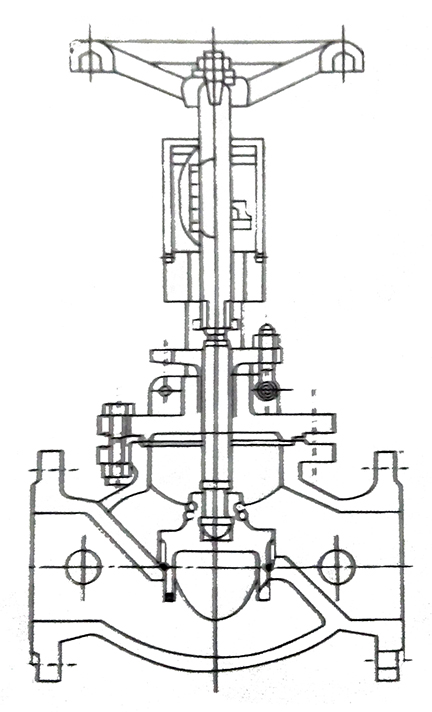

KPF-16平衡阀结构示意图
KPF-16平衡阀外形尺寸
| 公称通径 | L | H | H1 | D0 |
| DN15 | 130 | 150 | 160 | 140 |
| DN20 | 150 | 160 | 170 | 140 |
| DN25 | 160 | 182 | 197 | 160 |
| DN32 | 180 | 192 | 207 | 160 |
| DN40 | 200 | 250 | 270 | 200 |
| DN50 | 230 | 264 | 284 | 230 |
| DN65 | 290 | 380 | 410 | 230 |
| DN80 | 310 | 413 | 448 | 270 |
| DN100 | 350 | 466 | 506 | 320 |
| DN125 | 400 | 540 | 595 | 340 |
| DN150 | 480 | 623 | 688 | 400 |
| DN200 | 495 | 687 | 762 | 500 |
| DN250 | 622 | 782 | 867 | 560 |
| DN300 | 698 | 914 | 1009 | 680 |
| DN350 | 787 | 968 | 1073 | 冲击手轮 |
| DN400 | 914 | 1037 | 1152 | |
| DN450 | 1092 | 1100 | 1300 | |
| DN500 | 1194 | 1130 | 1360 | |
| DN600 | 1295 | 1780 | – | 伞齿轮 |
