SP15F_SP45F数字锁定平衡阀型号_结构_原理_价格
数字锁定平衡阀型号
数字锁定平衡阀基本型号有SP15F、SP41F、SP45F;若带上公称压力则型号就有SP15F-10、SP15F-16、SP15F-25、SP41F-10、SP41F-16、SP41F-25、SP45F-10、SP45F-16、SP45F-25等。
数字锁定平衡阀结构

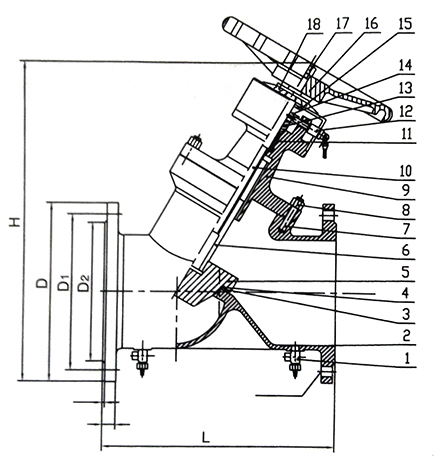

结构图中数字解释：1表示铜接头，2表示阀体，3表示焊堆，4表示阀瓣密封垫，5表示阀瓣，6表示阀杆螺母，7表示双头螺栓，8表示六角螺母，9表示支架，10表示阀杆，11表示填料，12表示调节锁紧总成，13表示填料压盖，14表示定位齿轮，15表示壳罩，16表示手轮，17表示六角螺母，18表示指示盘。
数字锁定平衡阀原理
数字锁定平衡阀标准
设计制造标准符合DBJ/CT517-2005标准;结构长度标准符合GB/T12221-2005;法兰连接尺寸标准符合JB/T79、GB/T9113.1;检验与试验标准符合JB/T9092。
数字锁定平衡阀价格
若想知道数字锁定平衡阀价格，可将具体的阀门型号(包括口径、材质、压力)通过传真或邮件发送给上海飞球阀门，随后上海飞球阀门就会为顾客提供报价服务。
数字锁定平衡阀尺寸及重量
| 公称通径 | 长度L | 法兰直径D | 螺栓孔中心距D1 | 螺栓孔数n | D2 | b | H | 重量(kg) |
| DN32 | 180 | 135 | 100 | 4 | 78 | 18 | 157 | 6.1 |
| DN40 | 200 | 145 | 110 | 4 | 85 | 18 | 169 | 8.2 |
| DN50 | 230 | 160 | 125 | 4 | 100 | 20 | 190 | 12 |
| DN65 | 290 | 180 | 145 | 4 | 120 | 20 | 210 | 22 |
| DN80 | 310 | 195 | 160 | 8 | 135 | 20 | 320 | 27 |
| DN100 | 350 | 215 | 180 | 8 | 155 | 20 | 350 | 38 |
| DN125 | 400 | 245 | 210 | 8 | 185 | 22 | 380 | 58 |
| DN150 | 480 | 280 | 240 | 8 | 210 | 24 | 420 | 70 |
| DN200 | 533 | 335 | 295 | 12 | 265 | 26 | 510 | – |
| DN250 | 622 | 405 | 355(350) | 12 | 320 | 30 | – | – |
| DN300 | 698 | 460 | 410(400) | 12 | 375 | 30 | – | – |
| DN350 | 787 | 520 | 470(460) | 12 | 435 | 34 | – | – |
