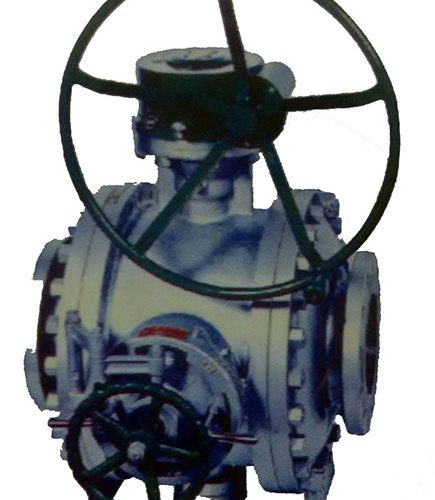

清管阀(PIG阀)图片,型号,工作原理,标准,结构图

清管阀(PIG阀)图片,型号,工作原理,标准,结构图

清管阀(PIG阀)图片,型号,工作原理,标准,结构图

清管阀(PIG阀)图片,型号,工作原理,标准,结构图

  清管阀执行标准

  设计制造标准采用:API6D、ASME B16.34、GB/T12277;

  检验和试验标准采用:API6D、BS6755、ISO5208;

  法兰标准采用:ASME B16.5、JG/T79.1~79.4、DIN2543~2550;

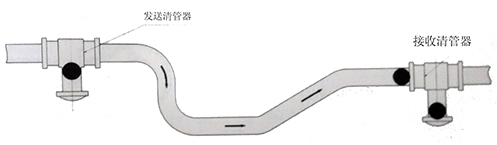

  清管阀工作原理

清管阀(PIG阀)图片,型号,工作原理,标准,结构图

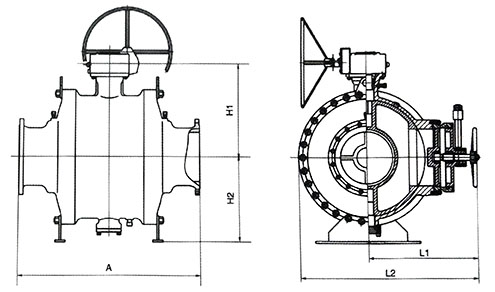

  清管阀结构图片

清管阀(PIG阀)图片,型号,工作原理,标准,结构图

  2.5MPa/4.0MPa下的清管阀外形尺寸

公称通径 A H1 H2 W L1 L2
50 330 138 114 460 305 500
80 432 156 128 460 305 500
100 750 184 185 460 375 590
150 850 241 236 600 502 819
200 914 340 279 600 608 991
250 1092 405 310 600 695 1046
300 1200 453 345 700 830 1253
350 1700 491 393 700 900 1440
400 2000 568 434 762 995 1592

  6.4MPa下的清管阀外形尺寸

公称通径 A H1 H2 W L1 L2
50 330 185 114 460 325 520
80 432 198 146 460 403 645
100 750 260 200 600 508 815
150 850 315 247 600 623 996
200 914 375 294 600 752 1203
250 1092 436 335 700 859 1375
300 1200 473 367 700 937 1498
350 1700 538 415 762 1054 1687
400 2000 592 467 762 1175 1880

  10.0MPa下的清管阀外形尺寸

公称通径 A H1 H2 W L1 L2
50 330 185 114 460 325 520
80 432 198 146 460 403 545
100 750 260 200 600 508 815
150 850 315 247 600 623 996
200 914 375 274 700 752 1203
250 1092 436 335 700 859 1375
300 1200 473 367 762 937 1498
350 1700 538 415 762 1054 1687
400 2000 592 467 762 1175 1880
