Y13X,Y43X型固定比例式减压阀
上海飞球阀门提供的标准压力比有5：1，4：1，3：1，5：2，2：1，3：2等，当然用户若用特殊的比例减压阀也可定做。
固定比例式减压阀型号有：y13x、y13x-10t、y13x-16t、y13x-10p、y13x-16p、y43x、y43x-10、y43x-10t、y43x-16、y43x-16t、y43x-10p、y43x-16p等。
固定比例式减压阀结构示意图

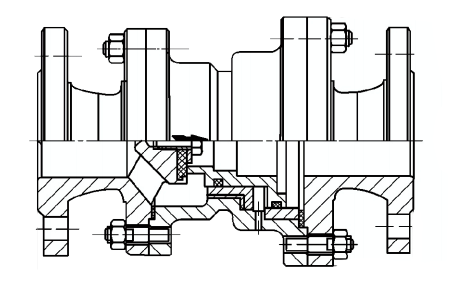

Y43X固定比例式减压阀结构图

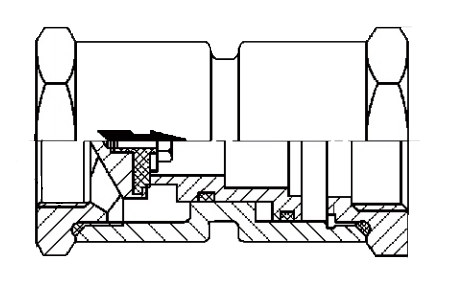

Y13X固定比例式减压阀结构图
固定比例式减压阀技术参数
连接方式有内螺纹和法兰两种；
适用的介质有气和水；
适用温度一般小于90℃；
压力误差上下波动2.5%；
最小开启压力为0.2MPa；
常用材质有铸铁、铸钢、不锈钢、青铜；
Y13X系列固定比例式减压阀外形尺寸
连接方式有内螺纹和法兰两种；
适用的介质有气和水；
适用温度一般小于90℃；
压力误差上下波动2.5%；
最小开启压力为0.2MPa；
常用材质有铸铁、铸钢、不锈钢、青铜；
Y13X系列固定比例式减压阀外形尺寸
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| G | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| L | 115 | 115 | 130 | 130 | 160 | 170 |
| F | 58 | 58 | 69 | 80 | 86 | 103 |
Y43X系列固定比例式减压阀外形尺寸
| DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 230 | 250 | 255 | 270 | 300 | 320 | 340 | 400 | 430 | 460 |
| F | 125 | 145 | 160 | 180 | 190 | 220 | 240 | 280 | 320 | 380 |
注释：铸铁法兰连接尺寸采用GB4216-84标准；铸钢法兰连接尺寸采用JB/T79.1-1994标准。
