二片式球阀结构图、规格、外形尺寸以及重量
二片式球阀规格：公称压力(1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa)；DN(6、10、15、20、25、32、40、50、65、80)；in(1/4"、3/8"、1/2"、3/4"、1"、1 1/4"、1 1/2"、2"、2 1/2"、3")。
二片式内螺纹球阀能承受工作温度在-29℃~300℃之间，基本设计规范和压力温度等级均参照GB/T12224标准，承插焊端参照ANSI B16.11标准，螺纹端参照GB/T7073标准，检验与试验参照JB/T9092标准。
二片式球阀重量
| DN(mm) | NPS(in) | 重量(kg) |
| 10 | 3/8 | 0.31 |
| 15 | 1/2 | 0.41 |
| 20 | 3/4 | 0.6 |
| 25 | 1 | 1.1 |
| 32 | 1 1/4 | 1.6 |
| 40 | 1 1/2 | 2.3 |
| 50 | 2 | 3.3 |
| 65 | 2 1/2 | 5.8 |
| 80 | 3 | 9.7 |
二片式球阀外形尺寸
| DN | NPS | L | d | Rc | H | W |
| 10 | 3/8 | 55 | 10 | 3/8 | 57 | 100 |
| 15 | 1/2 | 65 | 14 | 1/2 | 66 | 100 |
| 20 | 3/4 | 78 | 19 | 3/4 | 72 | 110 |
| 25 | 1 | 88 | 25 | 1 | 82 | 140 |
| 32 | 1 1/4 | 105 | 32 | 1 1/4 | 87 | 140 |
| 40 | 1 1/2 | 112 | 39 | 1 1/2 | 98 | 180 |
| 50 | 2 | 125 | 49 | 2 | 112 | 180 |
| 65 | 2 1/2 | 165 | 64 | 2 1/2 | 132 | 200 |
| 80 | 3 | 184 | 76 | 3 | 152 | 250 |

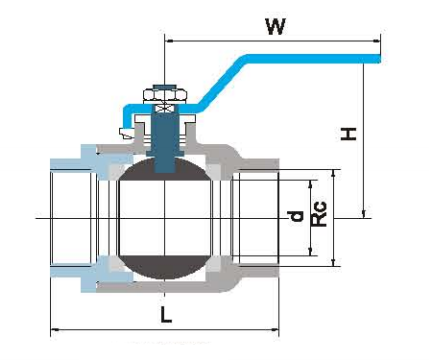

二片式球阀结构示意图
