低温闸阀
低温闸阀常见的型号有DZ41H、DZ41Y、DZ41F、DZ40Y、DZ40H、DZ40W、DZ45Y等，其常用的材质有LCB(低温碳素钢)、LC3(碳钢WCB)、CF8(不锈钢)，工作温度及适用的介质：-46℃氨、液氮、丙烷(此时采用LCB)；-101℃乙烯、二氧化碳(此时采用LC3)；-196℃甲烷、液化天然气(此时采用CF8)。
低温闸阀执行标准
设计及制造标准：API 600、BS 6364；
结构长度标准：ANSI B16.10；
法兰标准：ANSI B16.5；
检验和试验标准：API 598；
DZ40Y-150LB的外形尺寸
| in | L | D | D1 | D2 | b | z-d | D0 | H | ||
| -46℃ | -101℃ | -196℃ | ||||||||
| 2 | 178 | 152 | 120.6 | 92.1 | 16 | 4-19 | 200 | 110 | 130 | 170 |
| 3 | 203 | 191 | 152.4 | 127 | 19.5 | 4-19 | 250 | 120 | 150 | 190 |
| 4 | 229 | 229 | 190.5 | 157.2 | 24 | 8-19 | 250 | 130 | 160 | 200 |
| 5 | 254 | 254 | 215.9 | 185.7 | 24 | 8-22 | 300 | 140 | 170 | 220 |
| 6 | 267 | 279 | 241.3 | 215.9 | 25.5 | 8-22 | 300 | 140 | 170 | 220 |
| 8 | 292 | 342 | 298.4 | 269.9 | 29 | 8-22 | 350 | 140 | 170 | 220 |
| 10 | 330 | 406 | 361.9 | 323.8 | 30.5 | 12-25 | 400 | 150 | 180 | 240 |
| 12 | 356 | 483 | 432 | 381 | 32 | 12-25 | 400 | 150 | 180 | 240 |
DZ40Y-300LB的外形尺寸
| in | L | D | D1 | D2 | b | z-d | D0 | H | ||
| -46℃ | -101℃ | -196℃ | ||||||||
| 2 | 216 | 165 | 127 | 92.1 | 22.5 | 8-19 | 200 | 110 | 130 | 170 |
| 3 | 298 | 210 | 168.3 | 127 | 29 | 8-22 | 250 | 120 | 150 | 190 |
| 4 | 305 | 254 | 200 | 157.2 | 32 | 8-22 | 300 | 130 | 160 | 200 |
| 5 | 381 | 279 | 234.9 | 185.7 | 35 | 8-22 | 350 | 140 | 170 | 220 |
| 6 | 403 | 318 | 269.9 | 215.9 | 37 | 12-22 | 350 | 140 | 170 | 220 |
| 8 | 419 | 381 | 330.2 | 269.9 | 41.5 | 12-25 | 400 | 140 | 170 | 220 |
| 10 | 451 | 445 | 387.5 | 323.8 | 48 | 16-29 | 450 | 150 | 180 | 240 |
| 12 | 502 | 521 | 451 | 381 | 51 | 16-32 | 500 | 150 | 180 | 240 |

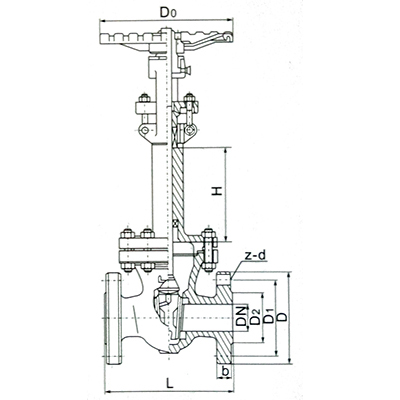

低温闸阀结构示意图
