三片式球阀
在这里你可以了解到不同类型的三片式球阀，包括三片式内螺纹球阀、三片式对焊球阀、三片式法兰球阀、三片式对夹球阀、锻钢三片式硬密封球阀等。
三片式内螺纹球阀型号：q11f-16c、q11f-16p、q11f-16r、q11f-64c、q11f-61p、q11f-64r等。
三片式内螺纹球阀外形尺寸：
| 规格 | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
| H | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |

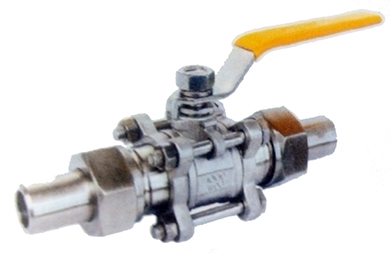

三片式对焊球阀型号：q61f-16c、q61f-16p、q61f-16r、q61f-64c、q61f-61p、q61f-64r等。
三片式对焊球阀外形尺寸：
| 规格 | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 60 | 60 | 70 | 85 | 95 | 110 | 130 | 150 | 190 | 210 | 268 |
| H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 173 |
| C | 14 | 17.5 | 22.7 | 27.5 | 33.5 | 42 | 48.6 | 60.5 | 76.3 | 90 | 106.5 |

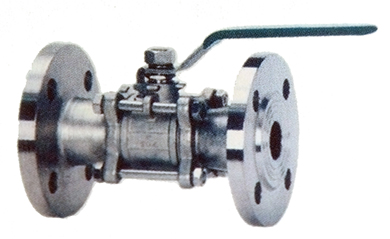

三片式法兰球阀型号：q41f-16c、q41f-16p、q41f-16r、q41f-25c、q41f-25p、q41f-25r、q41f-40c、q41f-40p、q41f-40r等。
三片式法兰球阀外形尺寸：
| 规格 | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 |
| D1 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
| H | 75 | 95 | 90 | 110 | 130 | 140 | 170 | 180 | 250 |
| n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |

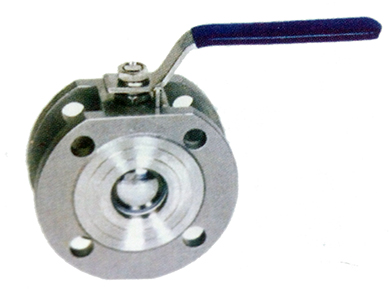

三片式对夹球阀型号：q71f-16c、q71f-16p、q71f-16r、q71f-25c、q71f-25p、q71f-25r等。
三片式对夹球阀外形尺寸：
| 规格 | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" | 5" | 6" |
| d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 |
| b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |

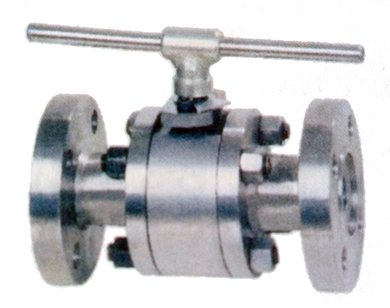

锻钢三片式硬密封球阀型号：q11h-16c、q11h-16p、q11h-16r、q11h-64c、q11h-64p、q11h-64r等。
锻钢三片式硬密封球阀外形尺寸：
| DN | L | H | D | D1 |
| 10 | 90 | 76 | 32 | 3/8" |
| 15 | 90 | 76 | 32 | 1/2" |
| 20 | 100 | 81 | 38 | 3/4" |
| 25 | 115 | 92 | 45 | 1" |
| 32 | 130 | 114 | 55 | 1 1/4" |
| 40 | 150 | 125 | 65 | 1 1/2" |
| 50 | 170 | 144 | 75 | 2" |
