抗硫高密封压力表截止阀
抗硫高密封压力表截止阀设计和制造按JB/T 7747的规定，阀门检查和试验则按JB/T 9092执行。
基本参数
阀门压力等级PN有：16、25、40、63、100、160、320等。
阀门壳体主要材料有：A105、304、304L、316、316L等。
阀门密封面材料主要有：氟塑料、合金钢、不锈钢本体、司太立合金、蒙乃尔合金等。
注释：用户对抗硫高密封压力表截止阀有特别要求，需在合同中注明，并按用户要求设计。
PN320主要外形尺寸
| DN | L | d | H | D |
| 6 | 100 | 73 | 100 | 60 |
| 10 | 100 | 73 | 100 | 60 |
| 15 | 100 | 73 | 100 | 60 |
| 20 | 100 | 73 | 100 | 60 |
| 25 | 100 | 73 | 100 | 60 |
| 32 | 100 | 73 | 100 | 60 |

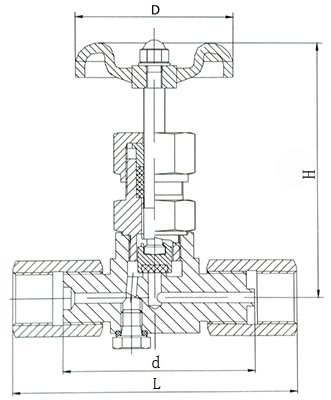

结构示意图
