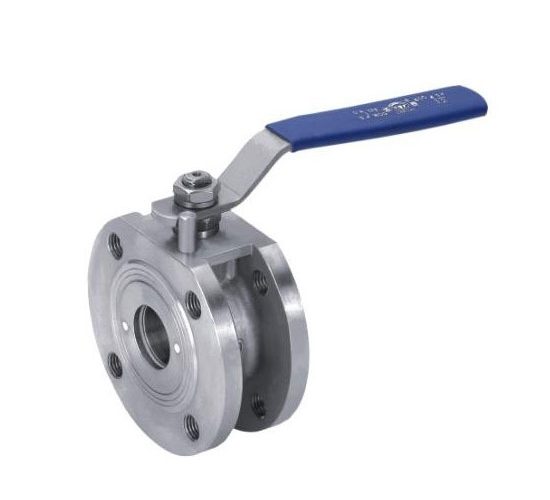

Q71F对夹式薄型球阀

Q71F对夹式薄型球阀概述:
与普通球阀相比,超薄型球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外,阀座采用弹性密封结构,密封可靠,启闭轻松。设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。根据用户需要,可设有防静电结构。设置了90°开关带孔定位片,根据需要可以加锁,防止误操作。
用途:
对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0~2.5MPa,工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
对夹式薄型球阀性能参数
公称通径:
|
DN15-DN200
|
公称压力:
|
PN10,PN16,PN40
|
适合法兰 :
|
ANSI CLASS150, 300
|
手柄操作或驱动器装置操作
|
对夹式薄型球阀主要零件材料:
序号
NO |
零件名称
|
材质
|
|
1
|
阀体
|
不锈钢CF8M/CF8
|
碳钢WCB
|
2
|
球
|
不锈钢316/304
|
不锈钢SS304
|
3
|
密封垫
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
4
|
阀杆
|
不锈钢316/304
|
不锈钢SS304
|
5
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
6
|
定位锁
|
不锈钢304
|
不锈钢SS304
|
7
|
手柄
|
不锈钢304
|
不锈钢SS304
|
8
|
阀杆螺母
|
不锈钢304
|
不锈钢SS304
|
9
|
填料压盖
|
不锈钢304
|
不锈钢SS304
|
10
|
手柄套
|
塑料
|
塑料
|
11
|
密封瓶帽
|
不锈钢316/304
|
不锈钢SS304
|
12
|
垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
对夹式薄型球阀主要技术参数:
SIZE
|
1/2"
|
3/4"
|
1"
|
1 1 / 4 "
|
1 1 / 2 "
|
2"
|
2 1 / 2 "
|
3"
|
4"
|
5"
|
6"
|
8"
|
d
|
15
|
19
|
23.5
|
30
|
36
|
45
|
58
|
67
|
76
|
100
|
125
|
195
|
L
|
32
|
38.5
|
45
|
55
|
62
|
72
|
95
|
120
|
145
|
200
|
225
|
275
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
215
|
245
|
280
|
335
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
155
|
185
|
210
|
265
|
H
|
62
|
70
|
79
|
86
|
92
|
102
|
158
|
172
|
187
|
200
|
240
|
278
|
E
|
110
|
125
|
135
|
150
|
150
|
180
|
250
|
300
|
350
|
650
|
840
|
1000
|
b
|
14
|
14
|
16
|
16
|
18
|
20
|
22
|
24
|
24
|
26
|
26
|
28
|
z-d1
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-23
|
12-20
|
f
|
2
|
2
|
2
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
