H44T旋启式铸铁止回阀介绍,型号,尺寸,结构
H44T型旋启式铸铁止回阀是最传统的止回阀之一，结构形式为单瓣旋启式，法兰连接，该阀流通量大，不易堵塞污物，可水平安装，也可垂直安装，该阀如果发生故障，可关闭管道两端阀门，不需把阀门从管道上拆下，只需打开阀盖，可直接检修。
旋启式铸铁止回阀常见的型号有：h44t-10、h44t-16、h44t-10c、h44t-10p、h44t-10z、h44t-16c；其常用阀体材质为灰铸铁，阀杆为球墨铸铁，而密封圈则为铜。
H44T旋启式铸铁止回阀主要外形尺寸
| DN | L | D | H |
| 40 | 200 | 145 | 110 |
| 50 | 230 | 160 | 120 |
| 65 | 290 | 180 | 130 |
| 80 | 310 | 195 | 140 |
| 100 | 350 | 215 | 170 |
| 125 | 400 | 245 | 192 |
| 150 | 480 | 280 | 215 |
| 200 | 500 | 335 | 240 |
| 250 | 550 | 390 | 265 |
| 300 | 620 | 440 | 350 |
| 350 | 720 | 500 | 405 |
| 400 | 820 | 565 | 430 |
| 450 | 1000 | 615 | 455 |
| 500 | 980 | 670 | 480 |
| 600 | 1300 | 780 | 540 |

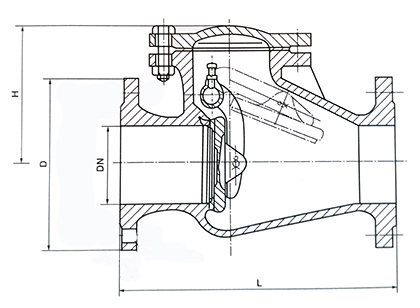

注释：上表中法兰尺寸按JB PN1.0MPa;若对上述表格中所标注的相关尺寸含义不清楚，可参考下图。
