气动衬氟调节蝶阀
在这里你可以了解到气动衬氟调节蝶阀的相关信息，比如气动衬氟蝶阀的技术参数、零件常用材料、性能指标、结构示意图以及其结构长度和高度。
技术参数
| 阀体形式 | 直通铸造蝶阀 |
| 公称通径 | DN50~DN1000 |
| 公称压力 | PN1.0、1.6MPa |
| 法兰标准 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 连接形式 | 法兰式、对夹式 |
| 阀盖形式 | 一体式 |
| 压盖型式 | 压盖压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
| 阀板形式 | 垂直板式（蝶形） |
| 流量特性 | 等百分比、快开、线性 |
| 执行器型号 | GT系列、SR系列、AT系列、AW系列、TH（QGSY）系列单双作用气动执行器 |
| 供气压力 | 400~700KPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30~+70℃ |
| 作用形式 | 单作用执行机构：气关式（B）–失气时阀位开（FO）；气开式（K）–失气时阀位关（FC） |
| 双作用执行机构：气关式（B）–失气时阀保持（FL）；气开式（K）–失气时阀位保持（FL） | |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
性能指标
| 项目 | 技术指标 |
| 回差＜（%） | 带定位器：小于全行程的2% |
| 基本误差（%） | 带定位器：小于全行程的±2% |
| 泄漏量 | 符合ANSI B16.104 IV级标准 |
| 可调范围R | 50:1 |
零件材料
| 名称 | 材质 |
| 阀体、底座 | 球墨铸钢、铸钢、不锈钢、全衬氟 |
| 蝶板 | 灰铸铁、球墨铸刚、铸钢、不锈钢及特殊材料、全衬氟 |
| 密封圈 | 各种橡胶、聚四氟 |
| 衬里材料 | F46、F4、PFA、PO、PE、PP |
| 阀杆 | 2Cr13、不锈钢、全衬氟 |
| 填料 | V型聚四氟乙烯填料、柔性石墨填料 |
结构长度及高度
| DN | L（法兰式） | L（对夹式） | H（法兰式） | H（对夹式） |
| 50 | 108 | 43 | 63 | 63 |
| 65 | 112 | 46 | 70 | 70 |
| 80 | 114 | 46 | 83 | 83 |
| 100 | 127 | 52 | 105 | 105 |
| 125 | 140 | 56 | 115 | 115 |
| 150 | 140 | 56 | 137 | 137 |
| 200 | 152 | 60 | 164 | 164 |
| 250 | 165 | 68 | 206 | 206 |
| 300 | 178 | 78 | 230 | 230 |
| 350 | 190 | 78 | 248 | 248 |
| 400 | 216 | 102 | 289 | 289 |
| 450 | 222 | 114 | 320 | 320 |
| 500 | 229 | 127 | 343 | 343 |
| 600 | 267 | 154 | 413 | 413 |
| 700 | 292 | 165 | 478 | 478 |
| 800 | 318 | 190 | 525 | 525 |
| 900 | 330 | 203 | 585 | 585 |
| 1000 | 410 | 216 | 640 | 640 |

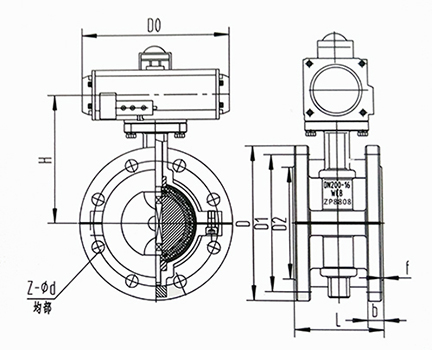

结构图片
