衬氟管道附件之衬氟弯头尺寸表

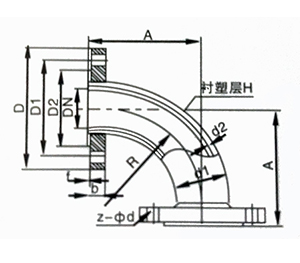

在这里你可以了解到衬氟管件中的衬氟弯头相关信息，其中又可以分为45°弯头和90弯头，比如其相关尺寸、结构示意图。
| DN | D | D1 | D2 | f | b | z-Фd | 90° | 45° | |
| mm | inch | APN1.0MPa | A(mm) | B(mm) | |||||
| 25 | 1 | 115 | 85 | 65 | 3 | 18 | 4-Ф14 | 89 | 44 |
| 32 | 1 1/4 | 140 | 100 | 75 | 3 | 18 | 4-Ф18 | 95 | 51 |
| 40 | 1 1/2 | 150 | 110 | 85 | 3 | 18 | 4-Ф18 | 102 | 57 |
| 50 | 2 | 165 | 125 | 100 | 3 | 18 | 4-Ф18 | 114 | 64 |
| 65 | 2 1/2 | 185 | 145 | 120 | 3 | 18 | 4-Ф14 | 127 | 76 |
| 80 | 3 | 200 | 160 | 135 | 3 | 20 | 8-Ф18 | 140 | 76 |
| 100 | 4 | 220 | 180 | 155 | 3 | 20 | 8-Ф18 | 165 | 102 |
| 125 | 5 | 250 | 210 | 185 | 4 | 22 | 8-Ф18 | 190 | 114 |
| 150 | 6 | 285 | 240 | 210 | 4 | 22 | 8-Ф22 | 203 | 127 |
| 200 | 8 | 340 | 295 | 265 | 4.5 | 24 | 8-Ф22 | 229 | 140 |
| 250 | 10 | 395 | 350 | 320 | 4.5 | 26 | 12-Ф22 | 279 | 165 |
| 300 | 15 | 340 | 295 | 265 | 4.5 | 26 | 12-Ф22 | 305 | 190 |
