CS49H-KRF3高温高压圆盘式疏水阀

浮球式疏水阀 | 2020-09-13 | 阀门大全

高温高压圆盘式疏水阀产品介绍:

高温高压圆盘式疏水阀阀体材料采用合金钢制造,能耐550度高温,动灵敏,工作质量高,适用于高压恶劣工况下的疏水工作,是高压过热蒸汽管线和高压过热蒸汽设备最理想的疏水阀之一.

高温高压圆盘式疏水阀结构特点

1、阀内部装有自动吹除装置。新型皇冠式阀片、密封极为可靠。蒸汽保温装置，高效节能。
2、可迅速排出设备起动时的空气殛冷凝结水、排量大、漏汽率小。
3、抗蚀性强．动作可靠，经久耐用。
4、在工作压力范围内，无需调整，节能效果显著。

高温高压圆盘式疏水阀主要用途

高温高压圆盘式疏水阀用于高温高压的饱和和蒸汽主管和透平机的蒸汽亚临界状态使用。

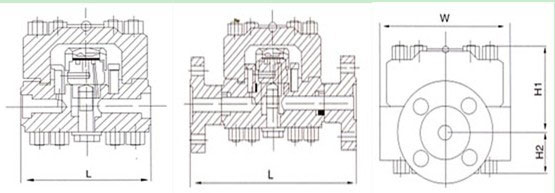

高温高压圆盘式疏水阀主要外形尺寸

产品型号	口径	连接方式	最高允许温度℃	阀体材质	外形尺寸
产品型号	口径	连接方式	最高允许温度℃	阀体材质	L	H1	H2	W
HRF3	15	法兰	500	WC6	230	92	45	160
	20	法兰	500	WC6	230	92	45	160
	25	法兰	500	WC6	240	92	45	160
HRW	15	承插焊	500	WC6	150	92	45	160
	20	承插焊	500	WC6	150	92	45	160
	25	承插焊	500	WC6	150	92	45	160
HRW	15	内螺纹	500	WC6	150	92	45	160
	20	内螺纹	500	WC6	150	92	45	160
	25	内螺纹	500	WC6	150	92	45	160
HRF150 CS49H-160V	15	法兰	500	WC6	400	122	58	230
	20	法兰	500	WC6	400	122	58	230
	25	法兰	500	WC6	400	122	58	230
	32	法兰	500	WC6	400	122	58	320
	40	法兰	500	WC6	400	122	58	320
	50	法兰	500	WC6	400	122	58	320
HRW CS69H-160V	15	承插焊	500	WC6	220	122	58	230
	20	承插焊	500	WC6	220	122	58	230
	25	承插焊	500	WC6	220	122	58	230
	32	承插焊	500	WC6	320	122	58	320
	40	承插焊	500	WC6	320	122	58	320
	50	承插焊	500	WC6	320	122	58	320
