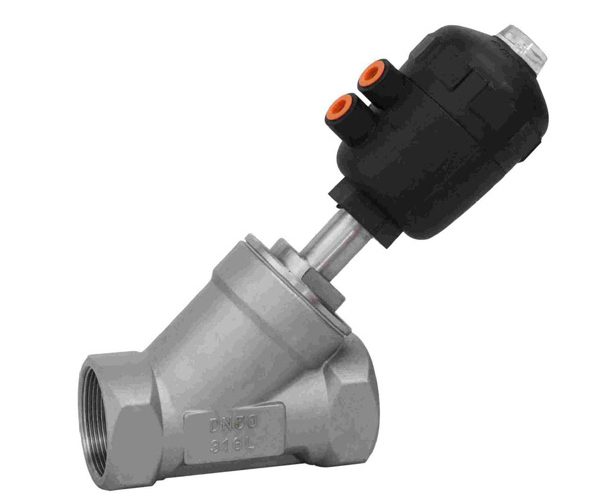

J615W内螺纹气动角座阀
J615W内螺纹气动角座阀
外部先进导角座阀，溢流口与滑块间有自调节密封压盖，在与普通截止阀相比时，阀体角座结构可实现较大流量。
内螺纹气动角座阀技术参数
压力范围 0～16bar
介质温度 -10℃～+180℃
环境温度 -10℃～+60℃
气源压力 0.4～0.7Mpa
阀体材料 CF8、CF8M
CF3、CF3M
密封材料 聚四氟乙烯
执行机构外壳材料 聚酰胺
控制气体 中性气体、空气
内螺纹气动角座阀选取
-控制功能：常开
-PPS执行机构外壳适用于环境温度+5℃～+130℃
-无复位弹簧 双作用执行机构
-三夹式连接
-独立可调行程极限，适于高低流量
-手动应急开关
-先导阀适用的Namur适配器
内螺纹气动角座阀参数
|
接口D
[英寸]
|
内孔
[mm]
|
KV值
[m /h]
|
最大工作压力
[bar]
|
要求最小的控制压力[bar]
|
执行机构尺寸
[ mm]
|
流向
|
控制功能
|
|
G3/8″
|
13
|
3.7
|
0～16
|
4～7
|
40
|
阀座上方
|
|
|
G1/2″
|
15
|
4.2
|
0～16
|
4～7
|
50
|
阀座上方
|
|
|
G3/4″
|
20
|
8.
|
0～16
|
4～7
|
50
|
阀座上方
|
|
|
G 1″
|
25
|
19
|
0～16
|
4～7
|
63
|
阀座上方
|
|
|
G1 1/4″
|
32
|
27.5
|
0～16
|
4～7
|
63
|
阀座上方
|
|
|
G1 1/2″
|
40
|
42
|
0～16
|
4～7
|
63
|
阀座上方
|
|
|
G 2″
|
50
|
52
|
0～16
|
4～7
|
80
|
阀座上方
|
|
|
G2 1/2″
|
65
|
77
|
0～16
|
4～7
|
80
|
阀座上方
|
内螺纹气动角座阀外形尺寸
|
接口D
[英寸]
|
内孔
[mm]
|
执行机构尺寸
[ mm]
|
A
|
B
|
C
|
E
|
F
|
H
|
A/F
|
|
G1/2″
|
15
|
50
|
85
|
173
|
13
|
64
|
44
|
137
|
27
|
|
G3/4″
|
20
|
50
|
95
|
178
|
14
|
64
|
44
|
145
|
32
|
|
G 1″
|
25
|
63
|
105
|
200
|
18
|
80
|
52
|
173
|
41
|
|
G1 1/4″
|
32
|
63
|
120
|
225
|
19
|
80
|
52
|
210
|
50
|
|
G1 1/2″
|
40
|
63
|
130
|
235
|
19
|
80
|
52
|
245
|
55
|
|
G 2″
|
50
|
80
|
150
|
290
|
23
|
101
|
61
|
301
|
70
|
|
G2 1/2″
|
65
|
80
|
185
|
315
|
30
|
101
|
61
|
315
|
70
|
订购气动角座阀产品须知
1、请在订货时提供详细的口径、规格、交货地址、时间。
2、根据管道需要，决定选用往复式(二位开关式)或弹簧
复位式(常闭或常开式)。
3、可选配控制附件：(1)单电控电磁阀(断电时常闭或常
开)，(2)双电控电磁阀(开关式)，(3)阀位开关回讯器，
(4)气源处理三联件。
特殊使用环境(易燃易爆场合)，可选防爆型。
