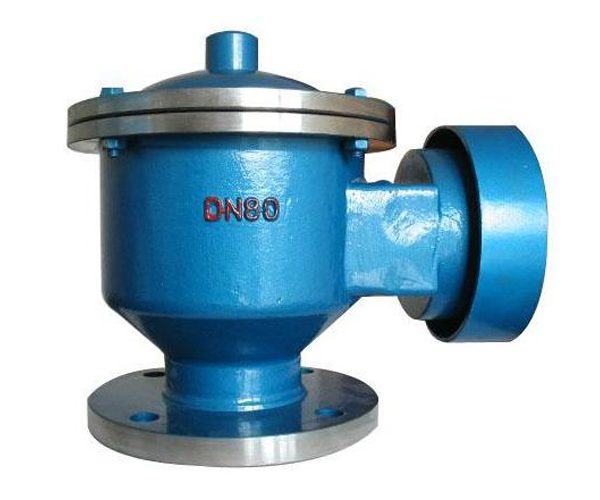

ZFQ-1防爆阻火呼吸阀
ZFQ-1防爆阻火呼吸阀
ZFQ-1防爆阻火呼吸阀概述：
ZFQ-1 型全天候防爆阻火呼吸阀。该产品集阻火器与呼吸阀为一体，其新颖的结构为国内首创。它是石化储罐必备的新型安全设备，其最大优点是阻火呼吸性能好，重量轻，维修方便。该产品适用于储存内点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用，它在 -35 ℃ -60 ℃的温度环境中正常工作。
ZFQ-1防爆阻火呼吸阀性能及特点：
壳体选用铸钢和铝合金，耐腐蚀性好；
波纹阻火层采用不锈钢材料，阻火性能好，耐腐蚀性能好；
结构简单，易检修，安全方便；
ZFQ-1防爆阻火呼吸阀维护与保养：
为了呼吸阀使用安全，应在 3-6 个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。
定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。
在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。
新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。
ZFQ-1防爆阻火呼吸阀主要技术参数：
|
防爆阻火呼吸阀零部件材料：
|
||||||||||||||||||||||||||
防爆阻火呼吸阀国标法兰连接外形尺寸： GB、JB
| 规格 | 安装尺寸（mm） | ||||
| D1 | D | D3 | H | M-h | |
| DN50 | 110 | 140 | 160 | 255 | 4×12 |
| DN100 | 170 | 205 | 235 | 480 | 4×16 |
| DN150 | 225 | 260 | 295 | 547 | 8×16 |
| DN200 | 280 | 315 | 355 | 658 | 8×16 |
| DN250 | 335 | 370 | 420 | 705 | |
| 12×16 |
防爆阻火呼吸阀美标法兰连接尺寸：ANSI、API、ASME 可供JIS标准
| 规格 | 安装尺寸（mm） | ||||
| D1 | D | D3 | H | M-h | |
| 2" | 120.5 | 152 | 160 | 255 | 4×19 |
| 4" | 190.5 | 229 | 265 | 290 | 8×19 |
| 6" | 241.5 | 254 | 305 | 330 | 8×22 |
| 8" | 298.5 | 343 | 355 | 350 | 8×22 |
| 10" | 362 | 406 | 420 | 400 | 12×25 |
