阀门支架主要表面的加工方法
1、支架螺栓孔的加工

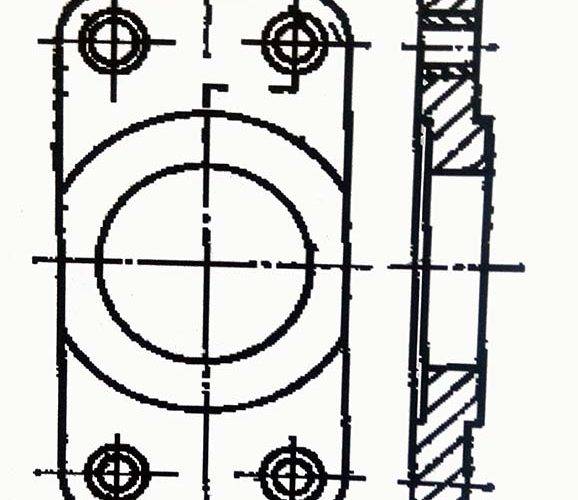

支架的螺栓孔通常在摇臂钻床上加工，使用如下图所示的钻模。工件以上端面定位倒置压紧在钻床工作台上。钻模板以工件内止口及端面定位，并按支架脚长方形轮廓找正后压紧在支架上。
2、鱼眼坑的加工

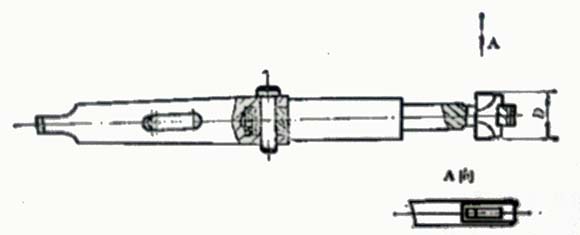

螺栓孔的鱼眼坑一般是在摇臂钻床上使用锪刀杆及刀片(如下图所示)来进行加工的。该锪刀杆的锥尾和刀杆可以拆卸，故加工不同尺寸的鱼眼坑时只须更换刀杆而使用同一个锥尾。锪刀片的材料为高速钢。刀片装入刀杆后其端部凹槽与刀杆外圆柱上的平面相配合，既可以传递扭矩，又能使刀片迅速的对准刀杆中心。
