液控止回阀介绍,图片,型号,标准,结构图,零件
液控止回阀常见的型号有H7B41X、H7B41X-16、H7B41X-16C、HD7B41X、HD7Q41X、HD7B41X-10C、HD7Q41X-10C等。
液控止回阀标准
制造标准：JB/T 8527-97、GB/T 12238-89。
结构长度标准：GB 12221-89。
法兰标准：GB/T 17241.6、GB/T 9113、GB2555、GB/T 17241.6-1998、GB 2555-2556-81。
试验标准：GB/T 13927。
检验标注:GB/T 13927-92。
液控止回阀零部件材料
| 零件名称 | 材料 |
| 阀体 | 灰铸铁、球墨铸铁、碳素钢 |
| 蝶板 | 灰铸铁、球墨铸铁、铸钢 |
| 密封圈 | 不锈钢 |
| 阀轴 | 不锈钢、NBR |
| 填料 | NBR |

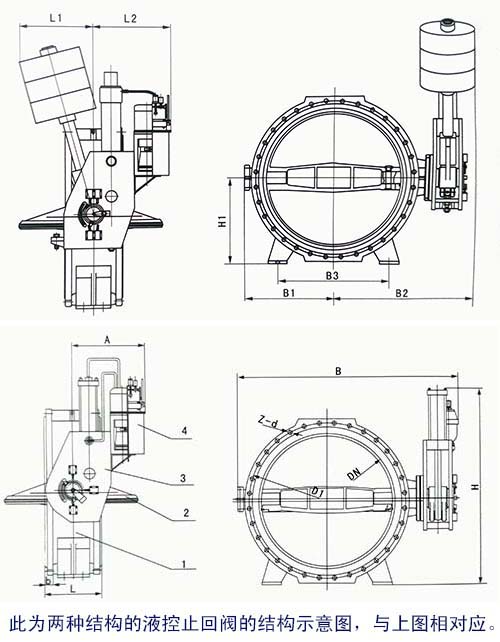

液控止回阀结构示意图
