堵盖式阀盖的结构特点及技术要求

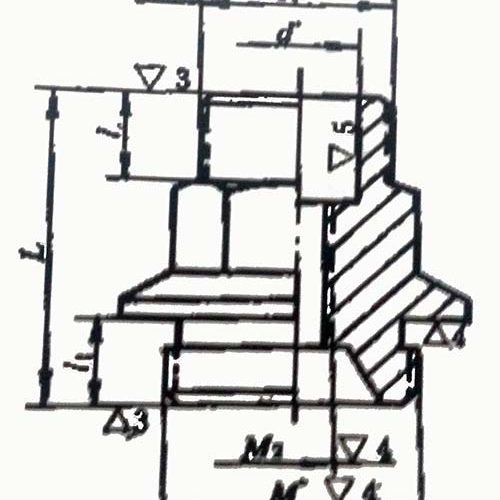

　　堵盖式阀盖属旋转体零件，其结构图如下所示。阀盖两端均有与填料压盖和阀体相连接的外螺纹，中段为六方形，而中腔为填料孔和与阀杆配合的内螺纹孔。

　　该组阀盖的材料多为铸铁和铸铜。

　　堵盖式阀盖的主要技术要求：

　　1、填料孔的精度一般为6级，光洁度为▽5。螺纹精度均为3级，光洁度为▽4。非配合加工表面的精度为8级，光洁度为▽3。

　　2、大端的外螺纹与内螺纹有同轴度要求。

　　3、填料孔与内螺纹的不同轴度不大于规定值。

　　堵盖式阀盖的机械加工过程

　　堵盖式阀盖一般生产批量都比较大，通常毛坯采用金属模铸造，因此毛坯表面光滑，尺寸精度较高，加工的头道工序一般为六方面为定位基准。

　　中、小批量生产时，一般用普通车床或专用机床加工。大批量生产时，多用多工位组合机床加工。

　　下表为堵盖式阀盖在成批生产时的典型工艺过程。
