减压稳压阀
减压稳压阀介绍
减压稳压阀型号常见的有Y110、Y116、Y410、Y416、Y425等几种，公称通径从DN15~DN200不等，工作压力有1.0MPa、1.6MPa、2.5MPa，常见的材质有灰铸铁、碳钢等，适用温度从0℃~90℃，最高可达159℃，适用介质有冷热水、空气、油类等。
减压稳压阀特点
减压稳压阀技术参数
| 型号 | Y110 | Y116 | Y410 | Y416 | Y425 |
| 工作压力 | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 2.5MPa |
| 试验压力 | 1.5MPa | 2.4MPa | 1.5MPa | 2.4MPa | 3.75MPa |
| 阀后压力调节范围 | 0.1~0.6MPa | 0.1~1.0MPa | 0.1~0.6MPa | 0.1~1.0MPa | 0.2~1.6MPa |
| 动静压差 | ≤0.08 | ≤0.12 | ≤0.08 | ≤0.12 | ≤0.15 |
| 阀后调压范围误差 | ±10% | 12% | ±10% | 12% | 15% |
| 阀后压力稳定性不超 过阀前压力变化范围 |
10% | 12% | 10% | 12% | 15% |

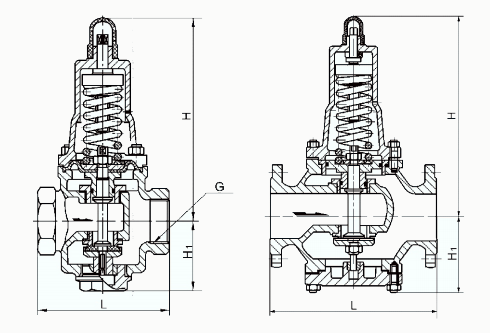

减压稳压阀特结构示意图
减压稳压阀外形尺寸
| 型号 | Y410/Y416/Y425 | Y110/Y116 | |||||
| 公称通径 | L | H | H1 | G | L | H | H1 |
| 15 | 160 | 170 | 60 | 1/2" | 100 | 170 | 60 |
| 20 | 160 | 170 | 65 | 3/4" | 100 | 170 | 65 |
| 25 | 180 | 185 | 75 | 1" | 120 | 185 | 75 |
| 32 | 200 | 192 | 80 | 1 1/4" | 150 | 192 | 88 |
| 40 | 200 | 230 | 90 | 1 1/2" | 150 | 230 | 90 |
| 50 | 220 | 270 | 98 | 2" | 180 | 270 | 98 |
| 65 | 280 | 302 | 135 | / | / | / | / |
| 80 | 310 | 358 | 145 | / | / | / | / |
| 100 | 350 | 400 | 165 | / | / | / | / |
| 125 | 400 | 430 | 190 | / | / | / | / |
| 150 | 450 | 470 | 210 | / | / | / | / |
| 200 | 550 | 530 | 245 | / | / | / | / |
