快关蝶阀图片,型号,标准,参数,结构长度,结构图
快关蝶阀常见型号有KD7T42P、KD7T43P、KD7T43P-6C、KD7X42P、KD7X43P、KD7X43P-6C等。
快关蝶阀标准有：设计标准(GB/T 12238、JB/T 5299、JB/T 8527)、结构长度标准(GB/T 12221)、法兰标准(GB/T 17241、GB/T 9113)、压力试验(GB/T 13927)。
快关蝶阀主要技术参数：快速关闭时间(可达0.5秒)、公称通径(DN400~DN1600)、公称压力(0.6MPa、1.0MPa、1.6MPa、2.5MPa)、适用介质(水、煤气、蒸汽)、适用温度(软密封≤80℃，硬密封≤425℃)、强度试验压力(0.9MPa、1.5MPa、2.4MPa、3.75MPa)、密封试验压力(0.66MPa、1.1MPa、1.76MPa、2.75MPa)。
快关蝶阀结构长度L
| DN | 结构形式 | PN(MPa) | L |
| 400 | 双偏心/三偏心 | 0.6/1.0/1.6 | 216 |
| 450 | 双偏心/三偏心 | 0.6/1.0/1.6 | 222 |
| 500 | 双偏心/三偏心 | 0.6/1.0/1.6 | 229 |
| 600 | 双偏心/三偏心 | 0.6/1.0/1.6 | 267 |
| 700 | 双偏心/三偏心 | 0.6/1.0/1.6 | 292 |
| 800 | 双偏心/三偏心 | 0.6/1.0/1.6 | 318 |
| 900 | 双偏心/三偏心 | 0.6/1.0/1.6 | 330 |
| 1000 | 双偏心/三偏心 | 0.6/1.0/1.6 | 410 |
| 1200 | 双偏心/三偏心 | 0.6/1.0/1.6 | 470 |
| 1400 | 双偏心/三偏心 | 0.6/1.0/1.6 | 530 |
| 1600 | 双偏心/三偏心 | 0.6/1.0/1.6 | 600 |

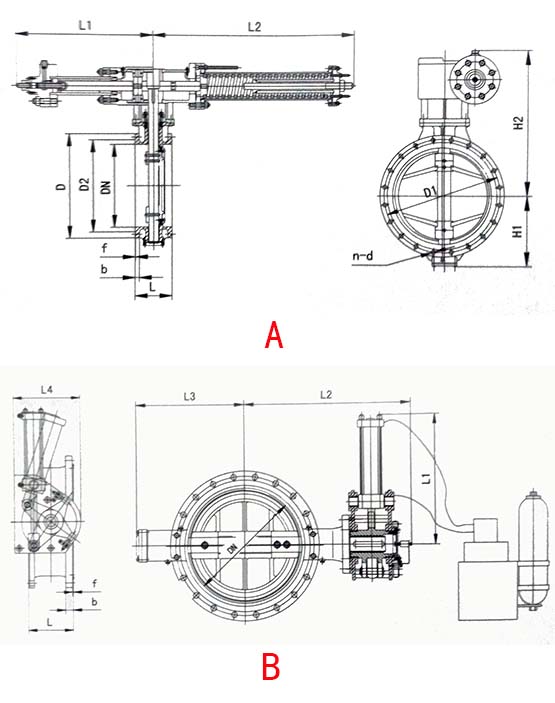

快关蝶阀结构示意图
