球阀阀体小端部位的加工

　　小端部位的球阀阀体加工表面主要为：内孔、螺纹或法兰。

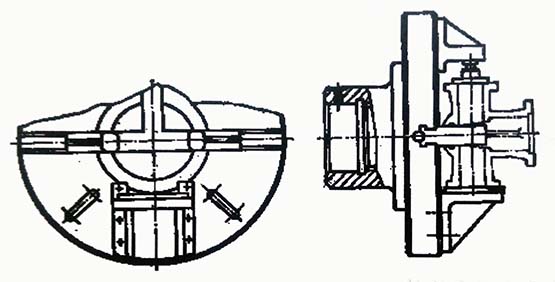

　　加工Dn25以下的锻钢阀体时，工件以其外四方的一侧面和背面为定位基准，采用如下图所示的夹具。

　　车削18-8型不锈钢阀体时，需使用大量的冷却液，并分成粗、精两道工序加工。

　　铸铁和铸钢的右阀体，通常用三爪或四爪卡盘安装。铸铁阀体小端的内螺纹一般以丝锥攻制。

　　球阀阀体内腔部位的加工

　　小端带螺纹的右阀体，车削内腔时常以螺纹为定位基准，安装在螺纹套或螺纹心轴上。

　　铸铁和碳素钢阀体可在一次安装中将端面、止口、阀座孔全部车出。不锈钢右阀体的加工可分粗、精两道工序。精车余量不宜过大，一般为1.5毫米~2毫米。

　　球阀阀体填料孔的加工

　　车削填料孔时，以与左阀体连接的端面和止口为定位基准，安装在带弯板的夹具上。夹具的结构图下图所示。该夹具通用性好，只要更换定位盘并调整弯板至机床中心的距离，便可用来加工不同尺寸的阀体。
