YK43F/X气体减压阀
YK43F/X气体减压阀一般用在气体管路上，如空气、氧气、液化气等，公称压力一般有1.6MPa、2.5MPa、4.0MPa、6.4MPa等，工作温度通常情况下小于等于70℃，阀体材质一般采用球铁或碳钢。
气体减压阀型号常见的有：YK43F、YK43X、YK43F-16C、YK43F-16P、YK43F-16R、YK43F-25C、YK43F-25P、YK43F-40C、YK43F-40P、YK43X-16C、YK43X-16P、YK43X-25P、YK43X-40P、YK43X-64P等等。
气体减压阀口径常见的有：DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN500、DN600等。
气体减压阀工作原理
气体减压阀结构长度L
| 公称通径DN | 结构长度L | ||||
| PN10 | PN16 | PN25 | PN40 | PN64 | |
| 20 | 160 | 160 | 160 | 180 | 180 |
| 25 | 180 | 180 | 180 | 200 | 200 |
| 32 | 200 | 200 | 200 | 220 | 220 |
| 40 | 220 | 220 | 220 | 240 | 240 |
| 50 | 250 | 250 | 250 | 270 | 270 |
| 65 | 280 | 280 | 280 | 300 | 300 |
| 80 | 310 | 310 | 310 | 330 | 330 |
| 100 | 350 | 350 | 350 | 380 | 380 |
| 125 | 400 | 400 | 400 | 450 | 450 |
| 150 | 450 | 450 | 450 | 500 | 500 |
| 200 | 550 | 550 | 550 | 550 | 550 |
| 250 | 650 | 650 | 650 | 650 | 650 |
| 300 | 800 | 800 | 800 | 800 | 800 |
| 350 | 850 | 850 | 850 | 850 | 850 |
| 400 | 900 | 900 | 900 | 900 | 900 |
| 500 | 1075 | 1075 | 1075 | 1075 | 1075 |
| 600 | 1295 | 1295 | 1295 | 1295 | 1295 |

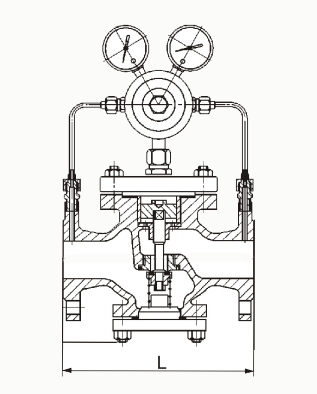

气体减压阀结构示意图
