ZAZP、ZAZN、ZAZM电动调节阀
ZAZP、ZAZN、ZAZM电动调节阀采用的电动执行机构是DKZ型直行程的，公称通径大小从DN20到DN300，公称压力大小有PN1.6MPa、PN2.5MPa、PN4.0MPa、PN6.4MPa，输入信号有0~10MA(D、C)、4~20MA(D、C)，工作温度从-40℃到250℃(或热片型40℃到450℃)，环境温度从10℃到55℃，电流电压：220V、55Hz，常用于石油、化工、电力、冶金等工业领域。
电动调节阀允许泄漏量
| 型号 | ZAZP | ZAZN | ZAZM |
| 允许泄漏量 | ≤0.01% | ≤0.1% | ≤10%阀额定容量 |
电动调节阀外形尺寸
| 公称通径 DN |
L | L1 | 开启高度 （mm） |
配用执行器型号 | 流量特性 |
| 1.0MPa~2.5MPa | 4.0MPa~10MPa | ||||
| 20 | 160 | – | 10 | DKZ-310 | 直 线 、 等 百 分 比 |
| 25 | 180 | – | 16 | ||
| 32 | 200 | – | |||
| 40 | 200 | – | 25 | ||
| 50 | 220 | – | |||
| 65 | 280 | – | 40 | DKZ-410 | |
| 80 | 310 | 380 | |||
| 100 | 350 | 400 | |||
| 125 | 400 | – | 60 | ||
| 150 | 450 | 450 | |||
| 200 | 550 | 500 | |||
| 250 | 650 | 550 | 100 | DKZ-510 | |
| 300 | 750 | 750 |

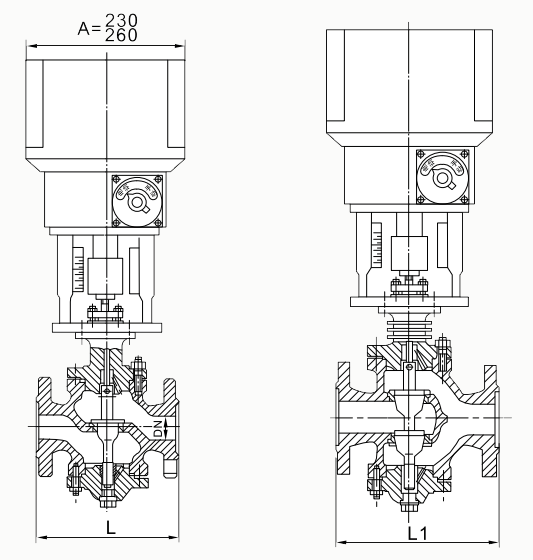

电动调节阀结构示意图
