YSTF-10/16 Y型拉杆伸缩过滤器
Y型拉杆伸缩过滤器常见的型号有YSTF、YSTF-10、YSTF-16等，公称压力有PN1.0MPa、PN1.6MPa，介质温度从0℃到80℃，一般用于建筑或者排水管道上，安装位置一般是在定水位阀、泄压阀、减压阀的进口端，主要起到清除杂物的作用。
Y型拉杆伸缩过滤器压力参数
| 型号 | 公称压力PN | 耐压试验压力 | 工作压力 |
| YSTF-10 | 1.0MPa | 1.1MPa | 1.0MPa |
| YSTF-16 | 1.6MPa | 1.76MPa | 1.6MPa |
Y型拉杆伸缩过滤器零件材质
| 零件 | 管体 | 滤网 | 伸缩拉杆 | O形圈 |
| 材质 | 灰铸铁、球墨铸铁、铸钢 | 不锈钢 | 碳钢镀锌 | 丁腈橡胶 |
Y型拉杆伸缩过滤器外形尺寸
| DN | L | H1 | H |
| 50 | 300 | 155 | 195 |
| 65 | 320 | 183 | 245 |
| 80 | 380 | 210 | 295 |
| 100 | 430 | 250 | 344 |
| 125 | 500 | 305 | 415 |
| 150 | 550 | 358 | 485 |
| 200 | 650 | 450 | 602 |
| 250 | 775 | 503 | 710 |
| 300 | 900 | 578 | 815 |
| 350 | 1025 | 598 | 844 |
| 400 | 1150 | 618 | 872 |
注释：铸铁法兰连接按GB 4216-84标准;铸钢法兰连接尺寸按JB/T 79.1-1994标准;两端面距(L)符合GB 1222标准。

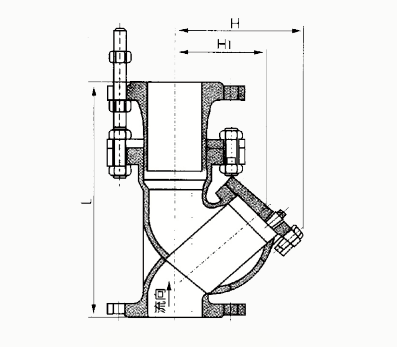

Y型拉杆伸缩过滤器结构示意图
