直接作用减压阀YZ11X,YG11X,YG41X
直接作用减压阀连接形式一般有内螺纹和法兰连接这两种，公称压力有PN1.6MPa、PN2.5MPa，出口压力从0.05MPa到0.55MPa，公称通径从DN10mm到DN100mm，阀体材质一般采用青铜或者不锈钢，工作温度一般小于等于80℃。
直接作用减压阀常见型号有：YZ11X、YZ11X-16T、YZ11X-16P、YZ11X-25T、YZ11X-25P;YG11X、YG11X-16T、YG11X-16P、YG11X-25T、YG11X-25P;YG41X、YG41X-16T、YG41X-16P、YG41X-25T、YG41X-25P。
YZ11X减压阀外形尺寸
| 公称通径 | 相关尺寸(mm) | ||||
| mm | in | D | H | H1 | L |
| 15 | 1/2 | 73 | 75 | 31 | 77 |
| 20 | 3/4 | 73 | 75 | 31 | 77 |
| 25 | 1 | 85 | 90 | 43 | 85 |
| 32 | 1 1/4 | 105 | 117 | 44 | 105 |
| 40 | 1 1/2 | 120 | 136 | 56 | 120 |
| 50 | 2 | 140 | 162 | 60 | 140 |
YG11X/YG41X减压阀外形尺寸
| 公称通径 | 相关尺寸(mm) | ||||
| mm | in | D | H | H1 | F |
| 10 | 3/8 | 92 | 120 | 48 | – |
| 15 | 1/2 | 92 | 120 | 48 | – |
| 20 | 3/4 | 108 | 130 | 55 | – |
| 25 | 1 | 123 | 160 | 60 | – |
| 32 | 1 1/4 | 155 | 180 | 77 | 240 |
| 40 | 1 1/2 | 172 | 205 | 84 | 260 |
| 50 | 2 | 198 | 235 | 105 | 288 |
| 65 | 2 1/2 | 215 | 270 | 118 | 305 |
| 80 | 3 | 234 | 300 | 143 | 330 |
| 100 | 4 | 260 | 350 | 120 | 385 |
注释：F是指法兰型结构长度(YG41X型减压阀);铸铁法兰连接尺寸按照GB 4216-84标准;铸钢法兰连接尺寸按照JB/T 79.1-1994标准。

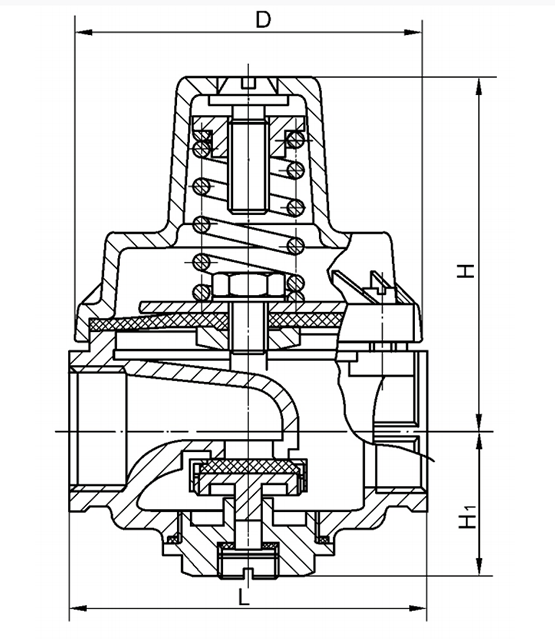

直接作用减压阀结构示意图
