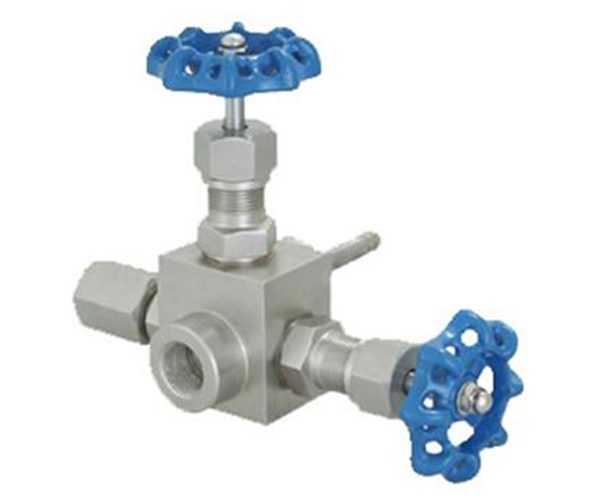

J29W压力计截止阀
J29W压力计截止阀
J29W压力计截止阀概述:
压力计截止阀是一种可以精确调整的阀门用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是针型阀，仪表针型阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体. 根据阀芯的不同,可以分为截止阀,闸板阀,旋塞阀,球阀,碟形阀,针型阀等等. 针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名. 针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接
一. J29W压力计截止阀主要零部件材料:
| 零件名称 Part name |
阀体 BODY |
阀杆 Stem |
阀底座 Base |
填料 PACKING |
填料阀盖 Packing bonnet |
手轮 Hand wheel |
| J29H-320-DN3 | 碳钢 Carbon steel |
铬不锈钢 Cr,Stainless steel |
聚四氟乙稀、柔性石墨 PTEF,Soft graphite |
碳钢 Carbon steel |
优质碳钢 High grade carbon steel |
|
| J29H-320P-DN6 | 铬镍不锈钢 Cr,Ni Stainless steel |
铬不锈钢 Cr,Stainless steel |
铬镍不锈钢 Cr,Ni Stainless steel |
不锈钢Stainless steel | ||
二. J29W压力计截止阀主要性能与规范:
| 型号 Type |
公称压力 (MPa)Nominal Pressure |
试验压力 PS(MPa)Test pressure |
工作压力 (MPa) Working Pressure |
工作温度 (℃)Working Temperature |
适用介质 Suitable |
||
| 壳体 (MPa)Shell |
密封 (液)Seal |
密封 (气)Seal |
|||||
| J29H-320 | 32 | 48 | 35.2 | 0.6 | 32 | P≤540℃ | 液化石油气水、酸、蒸汽、油品等 |
| J29H-320P | 32 | 48 | 35.2 | 0.6 | 32 | C≤425℃ | Petroleum gas Water,Asic,Steam, Oil etc. |
三. J29W压力计截止阀主要外形连接尺寸:
| 型号 | 公称直径DN(mm) | 尺 寸 Dimensions | 重量(Kg) | |||||||
| Type | Nominal diameter | L1 | D1 | D2 | L2 | H | H1 | M1 | M2 | Weight |
| J29H-320 | 3 | 60 | 65 | 50 | 65 | 85 | 93 | M14×1.5 | M20×1.5 | 1 |
| J29H-320P | 6 | 60 | 65 | 50 | 65 | 85 | 93 | M14×1.5 | M20×1.5 | 1 |
