4种单偏心对夹式蝶阀结构示意图

对夹式蝶阀, 蝶阀 | 2020-09-21 | 技术交流

　　单偏心对夹式蝶阀常见的驱动形式有手动、气动、蜗轮蜗杆传动、电动这四种，所以其结构示意图也可分为这四种，分别是手动单偏心对夹式蝶阀、气动单偏心对夹式蝶阀、蜗轮蜗杆传动单偏心对夹式蝶阀、电动单偏心对夹式蝶阀。

　　 4种单偏心对夹式蝶阀结构示意图

　　手动单偏心对夹式蝶阀

　　 4种单偏心对夹式蝶阀结构示意图

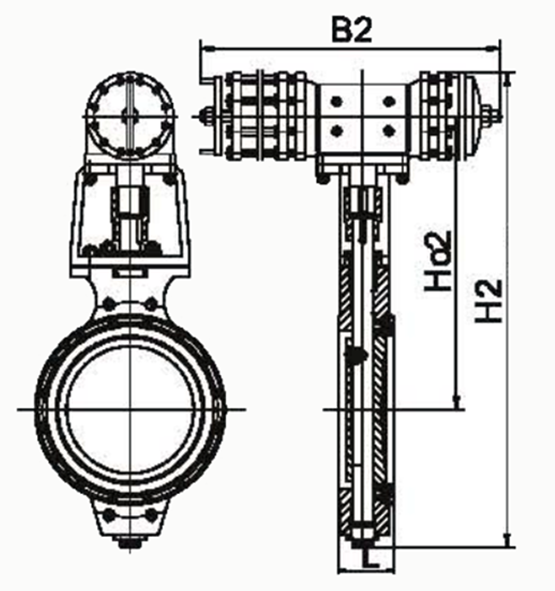

　　气动单偏心对夹式蝶阀

　　 4种单偏心对夹式蝶阀结构示意图

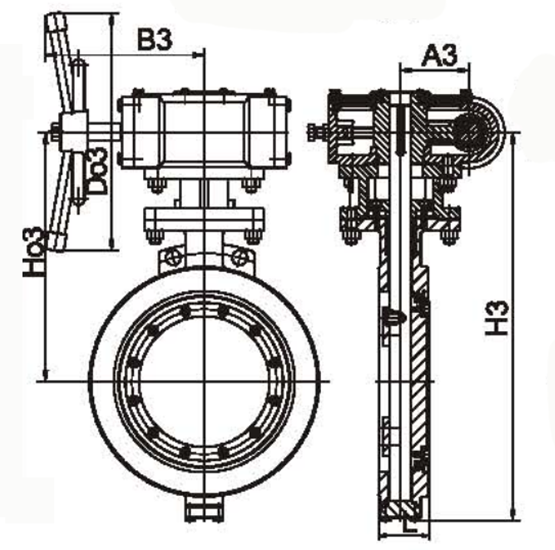

　　蜗轮蜗杆传动单偏心对夹式蝶阀

　　 4种单偏心对夹式蝶阀结构示意图

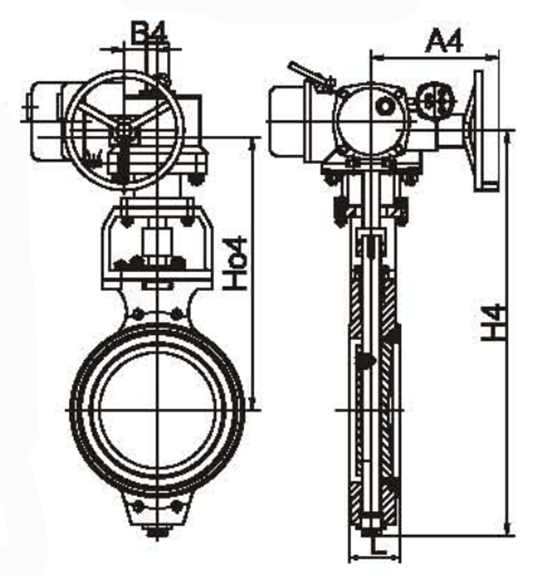

　　电动单偏心对夹式蝶阀
