浆液阀

z73x, 气动浆液阀, 浆液阀 | 2020-09-21 | 技术交流

　　浆液阀按照驱动形式来分可以分为手动浆液阀(阀门基本型号为Z73X)、电动浆液阀(阀门基本型号为Z973X)、气动浆液阀(阀门基本型号为Z673X)、液动浆液阀(阀门基本型号为Z773X)、齿轮浆液阀(阀门基本型号为Z573X)等，其连接形式为对夹，公称压力有0.25MPa、0.6MPa、1.0MPa、1.6MPa，适用的介质有泥浆、混合物、炭渣、料水等，适用温度一般≤120℃，口径大小有DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600等。

　　浆液阀结构长度L

PN（MPa）	DN（mm）	L（mm）
0.25MPa 0.6MPa 1.0MPa	50	40
	65	40
	80	50
	100	50
	125	50
	150	60
	200	60
	250	70
	300	70
	350	80
	400	80
	450	90
	500	90
	600	100
1.6MPa	150	56
	200	60
	250	68
	300	78
	350	78
	400	102
	450	114
	500	127

　　浆液阀重量

PN（MPa）	DN（mm）	重量（Kg）
0.25MPa 0.6MPa 1.0MPa	50	8
	65	9
	80	11
	100	13
	125	17
	150	25
	200	33
	250	50
	300	67
	350	98
	400	118
	450	186
	500	195
	600	327
1.6MPa	150	40
	200	81
	250	112
	300	158
	350	298
	400	340
	450	436
	500	510

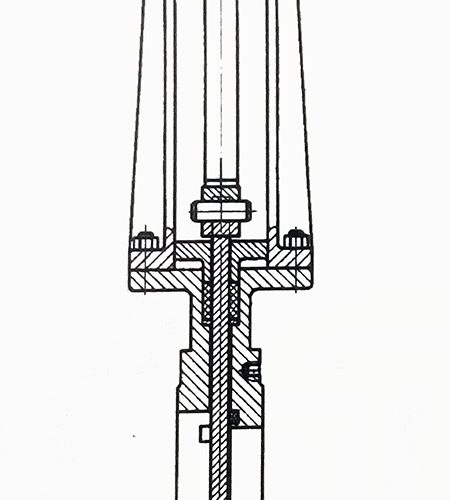

　　浆液阀结构示意图

　　浆液阀
