真空隔离阀门
真空隔离阀门主要有法兰、焊接这两种连接形式，一般有手动、电动这两种驱动方式，常见的有真空隔离截止阀和真空隔离闸板阀。
真空隔离截止阀
真空隔离截止阀常见型号有NKJ61H、NKJ61Y、NKJ61H-40、NKJ61H-64、NKJ61H-100、NKJ61H-40I、NKJ61H-64I、NKJ61H-100I，其阀体常用材质有A105、WCB、铬钼钢，公称压力有4.0MPa、6.4MPa、10.0MPa，其公称通径从DN10~DN150，适用温度≤555℃，管道介质可以是水、空气、蒸汽等等。
真空隔离截止阀结构示意图
真空隔离闸阀
真空隔离闸阀常见型号有NKZ44H、NKZ944H、NKZ44H-10C、NKZ44H-16C、NKZ44H-25、NKZ44H-40、NKZ44H-64、NKZ44H-100、NKZ44Y-10I、NKZ44Y-16I、NKZ44Y-25I、NKZ44Y-40I、NKZ44Y-64I、NKZ44Y-100I,其阀体常见WCB和铬钼钢，公称压力从1.0MPa~10.0MPa，公称通径从DN50~DN800，适用温度≤555℃，管道介质可以是水、空气、蒸汽等等。

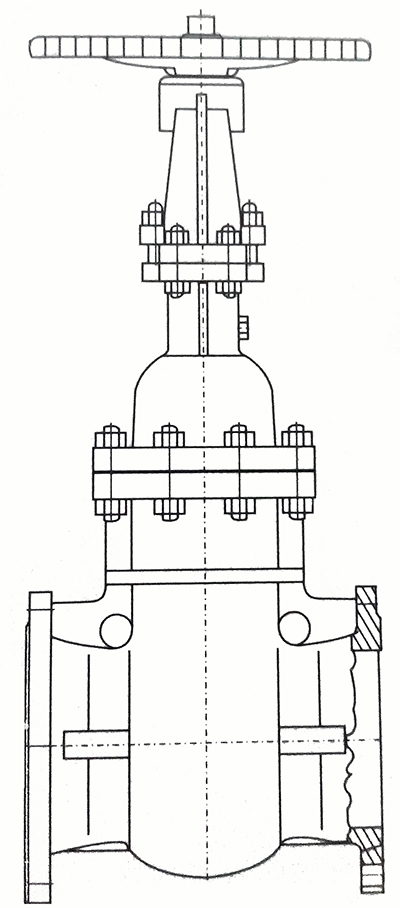

手动真空隔离闸阀结构示意图

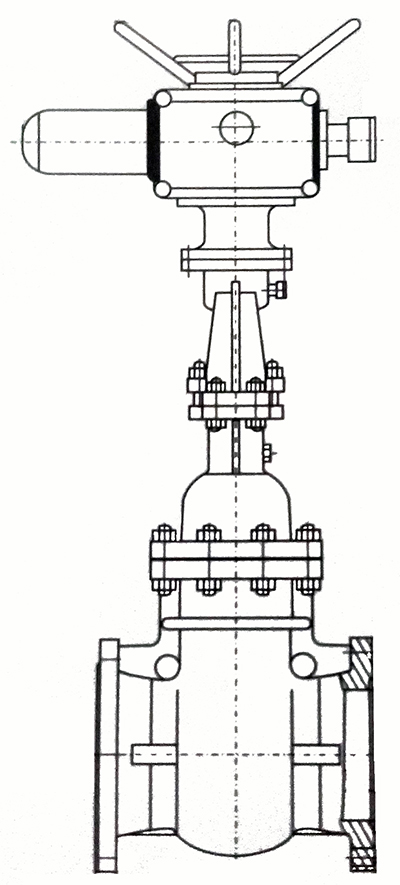

电动真空隔离闸阀结构示意图
