水封截止阀型号,规格尺寸,结构图,重量
水封截止阀型号
水封截止阀型号常见的有：DS/J61H-25、DS/J61H-40、DS/J61H-64、DS/J61H-25I、DS/J61H-40I、DS/J61H-64I等等。
水封截止阀规格
公称压力：PN2.5MPa、PN4.0MPa、PN6.4MPa。
公称通径：DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200。
水封截止阀结构长度L
| DN | PN2.5MPa | PN4.0MPa | PN6.4MPa |
| 结构长度L | |||
| 10 | 130 | 130 | 130 |
| 15 | 130 | 130 | 210 |
| 20 | 150 | 150 | 230 |
| 25 | 160 | 160 | 230 |
| 32 | 180 | 180 | 260 |
| 40 | 200 | 200 | 260 |
| 50 | 230 | 230 | 300 |
| 65 | 290 | 290 | 340 |
| 80 | 310 | 310 | 380 |
| 100 | 350 | 350 | 430 |
| 125 | 400 | 400 | – |
| 150 | 480 | 480 | – |
| 200 | 600 | – | – |
水封截止阀重量
| DN | PN2.5MPa | PN4.0MPa | PN6.4MPa |
| 重量(Kg) | |||
| 10 | 4.8 | 5.3 | 6 |
| 15 | 5.0 | 5.7 | 6.4 |
| 20 | 7.3 | 7.6 | 8.4 |
| 25 | 8.2 | 8.8 | 9.6 |
| 32 | 12 | 13.2 | 23 |
| 40 | 15 | 16.5 | 34 |
| 50 | 25 | 26 | 46 |
| 65 | 38.5 | 41.3 | 67 |
| 80 | 49 | 51.5 | 85 |
| 100 | 64 | 69 | 97 |
| 125 | 83 | 89 | – |
| 150 | 94 | 98 | – |
| 200 | 152 | – | – |
水封截止阀结构示意图

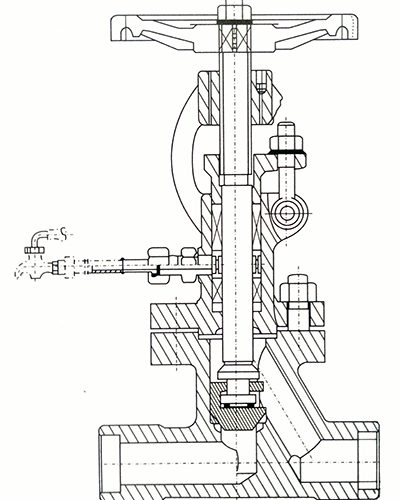

DN≤25水封截止阀

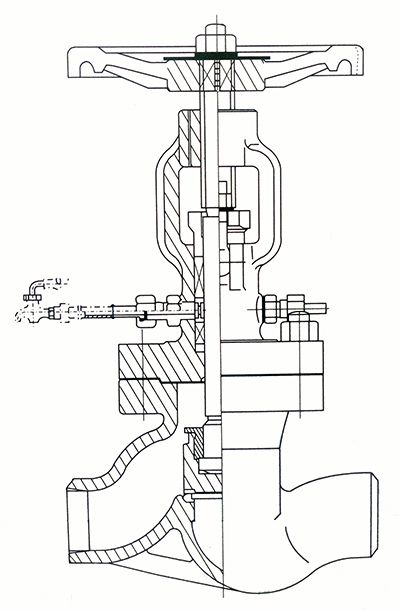

DN≥32水封截止阀
