J66H、J966H型截止调节阀
截止调节阀型号
截止调节阀常见型号有J66H、J66H-160C、J66H-250C、J966H、J966H-200C等等。
截止调节阀性能规范
| 阀门型号 | 公称压力PN | 试验压力 | 上密封 | 适用温度(℃) | 适用介质 | |
| 壳体 | 密封 | |||||
| J66H-160C | 160 | 24 | 16 | 16 | ≤100 | 水、油 |
| J66H-250C | 250 | 37.5 | 25 | 25 | ≤100 | 水、油 |
| J966H-200C | 200 | 30 | 20 | 20 | ≤150 | 水、油 |
截止调节阀零件材质
| 阀门型号 | 阀体 | 阀瓣 | 阀盖 | 阀杆 | 阀体密封面 | 填料 |
| J66H | WCB | 35号钢 | WCB | 2Cr13 | 不锈钢 | 聚四氟乙烯 |
| J966H | WCB | 2Cr13 | WCB | 2Cr13 | 不锈钢 | 聚四氟乙烯 |
J66H截止调节阀尺寸及重量
| DN | 尺寸(mm) | 重量(Kg) | ||||
| D | D1 | D2 | L | H | ||
| 50 | 48 | 54 | 62 | 320 | 430 | 32 |
| 60 | 62 | 64 | 78 | 420 | 525 | 55 |
| 80 | 74 | 77 | 94 | 460 | 545 | 180 |
| 100 | 95 | 98 | 120 | 520 | 525 | 300 |
| 150 | 135 | 138 | 172 | 650 | 600 | 375 |
| 200 | 189 | 192 | 224 | 830 | 920 | – |
J966H截止调节阀尺寸
| DN | 尺寸(mm) | ||||
| D | D1 | D2 | L | H | |
| 50 | 48 | 54 | 62 | 368 | 908 |
| 60 | 62 | 64 | 78 | 420 | 900 |
| 80 | 74 | 77 | 94 | 460 | 975 |
| 100 | 95 | 98 | 120 | 520 | 859 |
| 150 | 135 | 138 | 172 | 650 | 1105 |
| 200 | 189 | 192 | 224 | 830 | 1150 |
截止调节阀结构示意图

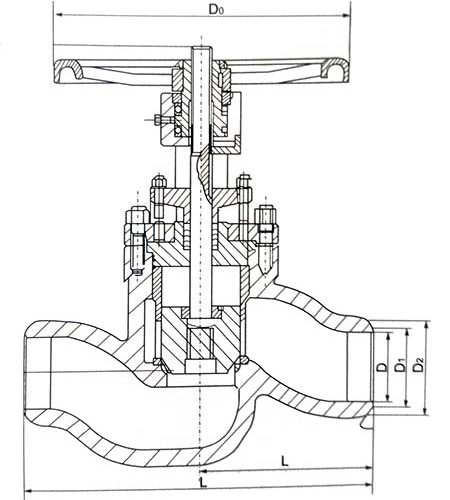

J66H截止调节阀结构示意图

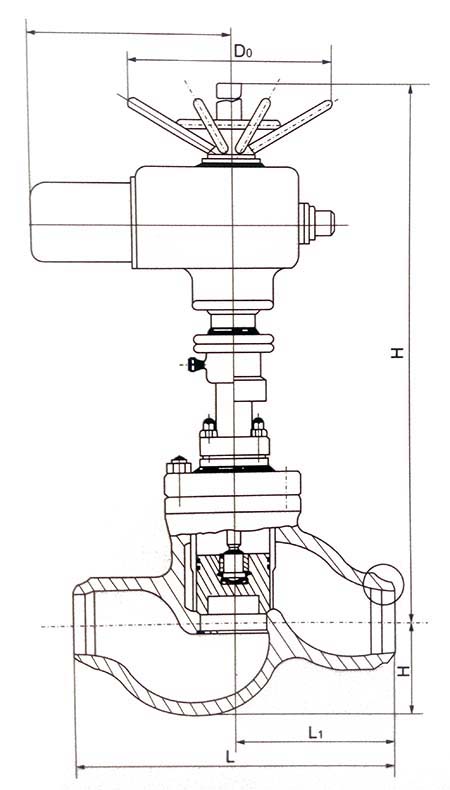

J966H截止调节阀结构示意图
