BJ45H/Y保温夹套直流式截止阀
, , , , | 2020-09-23 |

BJ45H/Y保温夹套直流式截止阀

　　保温夹套直流式截止阀常用在需要保温的设备管路上，常见的型号有BJ45H-25、BJ45H-40、BJ45Y-25P、BJ45Y-40P、BJ45Y-25R、BJ45Y-40R、BJ45Y-25R3、BJ45Y-40R3。

　　性能规范

阀门型号 公称压力PN 试验压力(MPa) 适用温度 适用介质 夹套承压
壳体 密封
BJ45H-25 25 3.75 2.75 ≤400℃ 非腐蚀或弱腐蚀介质 0.6~1.6
BJ45H-40 40 6.0 4.4 ≤400℃ 非腐蚀或弱腐蚀介质 0.6~1.6
BJ45Y-25P 25 3.75 2.75 ≤200℃ 硝酸类介质 0.6~1.6
BJ45Y-40P 40 6.0 4.4 ≤200℃ 硝酸类介质 0.6~1.6
BJ45Y-25R 25 3.75 2.75 ≤200℃ 硝酸类介质 0.6~1.6
BJ45Y-40R 40 6.0 4.4 ≤200℃ 硝酸类介质 0.6~1.6
BJ45Y-25R3 25 3.75 2.75 ≤200℃ 硫铵、尿素等 0.6~1.6
BJ45Y-40R3 40 6.0 4.4 ≤200℃ 硫铵、尿素等 0.6~1.6

　　零件材质

阀门型号 阀体、阀盖 阀瓣、阀杆 夹套 密封面
BJ45H-25、BJ45H-40 WCB 2Cr13 20 –
BJ45Y-25P、BJ45Y-40P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 堆焊硬质合金
BJ45Y-25R、BJ45Y-40R ZG1Cr18Ni12MoTi 1Cr18Ni12MoTi 1Cr18Ni9Ti 堆焊硬质合金
BJ45Y-25R3、BJ45Y-40R3 ZG00Cr17Ni14Mo2 00Cr17Ni14Mo2 1Cr18Ni9Ti 堆焊硬质合金

　　规格尺寸

PN DN 尺寸
L H D z-Фd Do
25 15 200 210 105 4-Ф14 120
20 220 240 115 4-Ф14 140
25 220 250 135 4-Ф18 160
32 250 270 145 4-Ф18 160
40 270 310 160 4-Ф18 160
50 300 330 180 8-Ф18 240
65 350 360 195 8-Ф18 240
80 380 400 230 8-Ф23 280
100 430 480 270 8-Ф25 320
125 490 550 300 8-Ф25 360
150 570 620 330 12-Ф25 360
200 690 750 395 12-Ф30 400
40 15 200 210 105 4-Ф14 120
20 220 240 115 4-Ф14 140
25 220 250 135 4-Ф18 160
32 250 270 145 4-Ф18 160
40 270 310 160 4-Ф18 160
50 300 330 180 8-Ф18 240
65 350 360 195 8-Ф18 240
80 380 400 230 8-Ф23 280
100 430 480 270 8-Ф25 320
125 490 550 300 8-Ф25 360
150 570 620 350 12-Ф30 360
200 690 750 415 12-Ф34 400

　　参考重量

DN 重量(Kg)
2.5MPa 4.0MPa
15 14 14
20 18 18
25 25 25
32 30 33
40 36 41
50 40 45
65 54 62
80 70 80
100 100 100
125 130 130
150 170 185
200 250 268

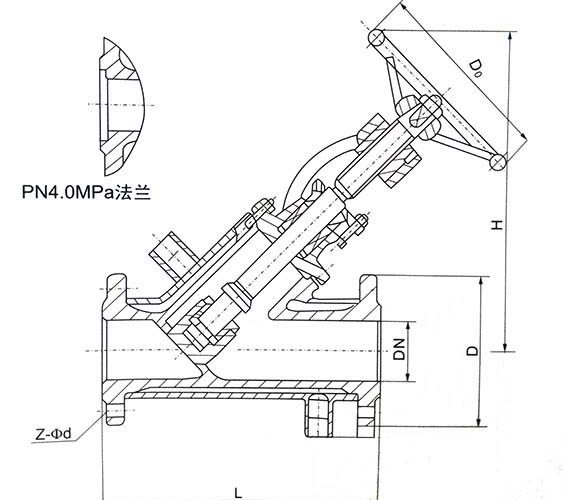

　　结构示意图

　　BJ45H/Y保温夹套直流式截止阀

　　此款阀门与保温截止阀类似，若想了解其相关资料，可点击保温截止阀查看。
