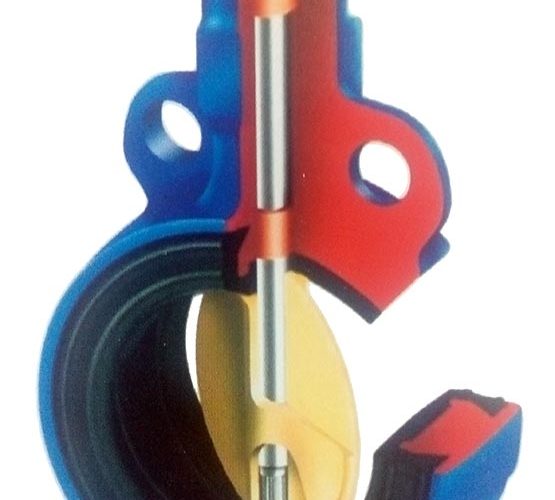

软密封蝶阀
软密封蝶阀是指密封材料是非金属材质的蝶阀，主要用作调节和截流的作用，常见的有对夹式软密封蝶阀、法兰式软密封蝶阀。
软密封蝶阀技术参数
| 公称通径 | DN(mm) | 50~2000 | ||
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 试验压力PN(MPa) | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | |
| 驱动形式 | 手动、气动、电动、蜗轮蜗杆 | |||
| 结构形式 | 法兰式、对夹式 | |||
| 适用介质 | 空气、水/污水、蒸汽/煤气、油品 | |||
软密封蝶阀密封材料选用和适用温度
| 材料品种 | 氯丁橡胶 | 丁晴橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 |
| 阀门代号 | X或J | XA或JA | XB或JB | F、XC或JC | XD或JD | XE或JE |
| 耐最高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
| 耐最低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
| 适用工作温度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
