节流阀阀瓣的结构特点和技术要求

　　上图为常见的两种节流阀阀瓣。其下部带球端的锥体,中间凸台部位的端面或锥面为密封面，其上部的细颈部位或T形槽部位与阀瓣压盖或阀杆连接。

　　上部为细颈的阀瓣，一般属于高压阀阀瓣，其密封面在堆焊后车出，带T形槽的阀瓣常属于中低压阀阀瓣。

　　节流阀阀瓣主要技术要求如下：

　　1、有配合的加工表面精度一般为6级，光洁度不低于▽4.

　　2、密封面不得有划线、刀痕等缺陷。光洁度不低于▽8，非配合的加工表面精度均为8级，光洁度为▽3。

　　3、密封面与上端颈部或导向部位的轴线应垂直或同轴。

　　节流阀阀瓣的机械加工过程

　　节流阀阀瓣的主要加工表面可用车削方法完成。除加工密封面部位需用夹具安装外，其余部位的加工均用三爪卡盘安装。下面两表为两种不同的节流阀阀瓣在中小批量生产中的典型工艺过程。

　　高压节流阀阀瓣的典型工艺过程

　　中低压节流阀阀瓣的典型工艺过程

　　密封面及锥体部位的加工

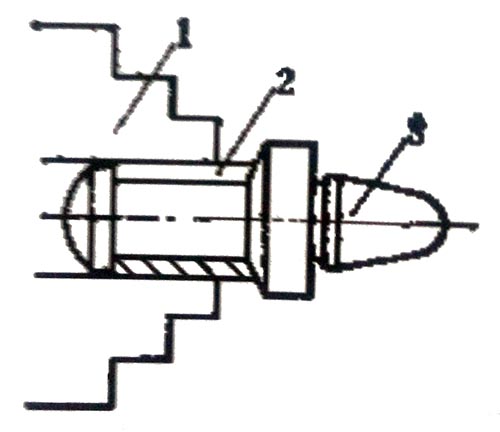

　　高压节流阀阀瓣的密封面在堆焊后进行粗加工时应将大部分余量车去，同时把大直径部位车至图纸尺寸。锥体部分按大端尺寸车制，并留1~1.5毫米的余量。完成细颈球端部位的加工后再进行密封面部位及锥体部位的精加工。工件的安装如下图所示，图中1表示软爪，2表示开口套，3表示工件。

　　加工中低压节流阀阀瓣(即带T形槽的阀瓣)密封面时，工件可安装在弹簧夹头上。
