Y型法兰过滤器和Y型内螺纹过滤器区别

2020-09-25 | 技术交流

Y型法兰过滤器和Y型内螺纹过滤器区别

　　结构示意图

　　 Y型法兰过滤器和Y型内螺纹过滤器区别

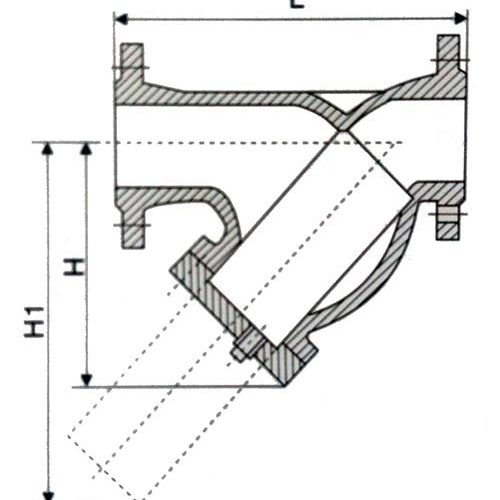

　　Y型法兰过滤器

　　 Y型法兰过滤器和Y型内螺纹过滤器区别

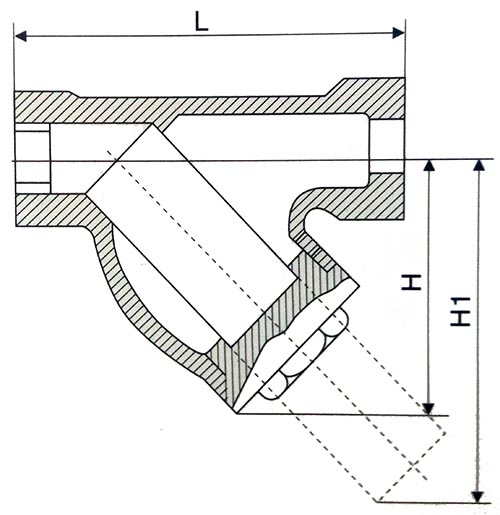

　　Y型内螺纹过滤器

　　外形尺寸

公称通径	L		H		H₁
公称通径	螺纹连接	法兰连接	螺纹连接	法兰连接	螺纹连接	法兰连接
15	90	140	75	73	105	103
20	100	150	85	88	123	127
25	110	160	95	93	140	137
32	130	180	102	100	152	148
40	160	220	117	115	170	168
50	190	230	140	155	174	195
65	–	250	–	198	–	270
80	–	280	–	210	–	295
100	–	350	–	250	–	344
125	–	400	–	305	–	422
150	–	440	–	358	–	485
200	–	500	–	450	–	602
250	–	580	–	503	–	710
300	–	670	–	578	–	815
350	–	780	–	598	–	844
400	–	850	–	618	–	872
450	–	850	–	693	–	978
500	–	1000	–	765	–	1080
