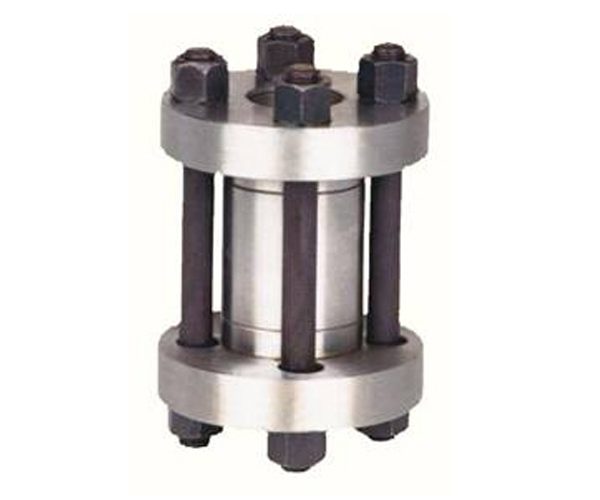

H72Y对夹式高压止回阀

H72Y对夹式高压止回阀

H72Y对夹式高压止回阀

对夹式高压止回阀概述：
　　本逆止阀“ C ”碳钢材质型，系供安装在溶液、液氨、 25% 氨水、氮氨混合气的管道上用的。“ R ”316材质型系供安装在尿素装置管道上，输送尿素及甲胺液用的。

对夹式高压止回阀主要零部件材料：

零件名称	材料名称用标准牌号	材料名称用标准牌号
阀体	合金钢 GB3077-88 40Cr	尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2
阀座、阀瓣	不锈钢 GB1220-92 2Cr13	尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2
透镜垫	优质碳钢 GB699-88 20	尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2
法兰	优质碳钢 GB699-88 35	优质碳素钢 GB699-88 35
双头螺栓	优质碳钢 GB699-88 40	优质碳钢 GB699-88 40
螺母	优质碳钢 GB699-88 25	优质碳钢 GB699-88 25
弹簧	弹簧钢 GB1222-84 65Mn	尿素级不锈钢 GB1220-92 00CR17Ni10Mo2
O 型密封圈	四氟乙烯日华尔卡 7010	四氟乙烯日华尔卡 7010

对夹式高压止回阀性能规范：

型号	公称压力　（ MPa ）	试验压（ MPa ）		工作压力（ MPa ）	工作	工作介质
		强度	密封
H72Y- 160C 　　　 320C	16 32	24 48		17.6 35.2	≤ -30-260	C ：氮、氢、氨
H72Y- 220R 　　　 320R	22 32	33 48		24.2 35.2	≤ -200-260	R ：尿素及甲胺液

对夹式高压止回阀主要外形尺寸：

H72Y-160C H72W-220R
公称通径	D	D1	D	M	L	L1	重量（ kg ）
15	95	42	12	M24*2	60	158	4.1
25	105	50	15	M33*2	65	163	6.9
32	115	62	25	M42*2	80	180	8.0
40	165	88	32	M52*2	90	230	15.0
50	165	88	39	M64*3	115	265	27.0
65	200	116	53	M80*3	140	315	49.0
80	225	138	60	M100*3	160	360	88.0
100	260	160	76	M120*4	180	420	91.0
125	300	195	90	M155*4	200	460	115.0
150	330	212	120	M175*4	220	500	145.0
200	425	265	176	M240*6	240	570	160.0

H72Y-220C H72W-320R
公称通径	D	D1	D	M	L	L1	重量（ kg ）
10	95	42	10	M24*2	60	155	3.4
15	105	50	12	M33*2	65	158	4.5
25	115	62	23	M42*2	80	180	7.3
32	135	70	29	M48*2	90	200	8.7
40	165	88	34	M64*3	115	255	17.0
50	200	116	53	M80*3	140	300	30.0
65	225	138	60	M100*3	160	345	56.0
80	260	160	68	M125*4	180	410	92.0
100	300	195	85	M155*4	200	470	109.0
125	330	212	120	M175*4	220	510	135.0
150	400	250	135	M215*6	240	570	160.0
200	480	320	176	M265*6	280	670	180.00
