NKJ61H真空截止阀

真空截止阀关闭件是个阀体，阀体绕阀体中心线作旋转来达到开启、关闭的一种阀门。适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。

真空截止阀主要结构特点及用途

1、本系列阀门主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
2、密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。
3、结构简单、紧凑、检修方便，使用寿命长。
4、阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。
5、本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。
该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用

真空截止阀阀门结构型式 Valve ctrucure type

产品类型 Product type	壳体强度试验/MPa Sheli strangth test	上密封试验/MPa Back seal test	密封试验/MPa Seal test	适用介质 Applicable medium	适用温度/℃ Applicable temperature
NKJ61H-40	6.O	4.4	4.4	水、蒸汽、空气 Water、Steam、Air	≤425
NKJ61H-64	96	7.O	7.O
NKJ61H-100	15.O	11.0	11.O
NKJ61Y-40l	6.O	4.4	4.4	水、蒸汽、空气 Water、Steam、Air	≤550
NKJ61Y-64l	9.6	7.0	7.O
NKJ61Y-1OOI	15.O	11.O	11.O

真空截止阀主要零件材料 Material for Main Parts

零件名称
Part name

阀体、阀盖 Body Bonnet

阀杆
Valve Stem

阀瓣 Disc

密封面
Sealing face

阀杆螺母
Yokenut

填料
Packing

紧固件
Fasteher

NKJ61H-C型

25或WCB

铬不锈钢
Crstain
mless
teel

铬不锈钢
Crstain
mless
steel

H：合金钢
H：alloy steel

铝青铜
AI
bronze

膨胀复合石墨
Expanding
compound
graphlte

优质碳钢
High-grade
carbon
steel

NKJ61Y-l型

铬钼钢
Cr.Mo steel

20CrlM01vA 或38CrMoAlA

12CrlMo 1VA

Y：硬质合金
Y:oarbide alloy

铬钼钢
Cr.Mo steel

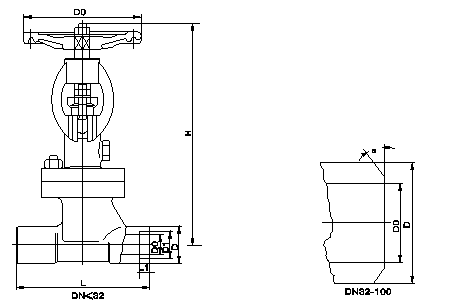

真空截止阀主要尺寸及重量 Main dimensions and weight

NKJ61H真空截止阀

公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	主要外形尺寸和连接尺寸/mm Main extemal and connectingd mensions
公称通径 DN/mm Nominal diameter	公称压力 PN/MPa Nominal pressure	L	H	D	D0	D1	L1	α	W
1O	4.0	130	245	36	11	18.4	1O	–	120
15		130	245	36	16	22.5	1O	–	120
20		150	265	44	21	28.5	11	–	160
25		160	270	48	26	34.5	12	–	200
32		180	285	48	34	–	–	37^o30′	200
40		200	320	55	40	–	–	37^o30′	240
50		230	365	64	48	–	–	37^o30′	320
65		290	41O	82	66	–	–	37^o30′	300
80		31O	430	95	78	–	–	37^o30′	300
100		350	470	117	1OO	–	–	37^o30′	350
125		400	500	143	126	–	–	37^o30′	350
150		480	533	167	150	–	–	37^o30′	400
1O	6.4	130	245	36	1O	18.4	1O	–	120
15		130	245	36	15	22.5	1O	–	120
20		150	265	44	20	28.5	11	–	160
25		160	270	48	25	34.5	12	–	200
32		180	280	48	33	–	–	37^o30′	200
40		200	320	55	39	–	–	37^o30′	240
50		230	365	64	48	–	–	37^o30′	320
65		290	41O	82	65	–	–	37^o30′	320
80		31O	430	95	76	–	–	37^o30′	360
100		350	470	117	98	–	–	37^o30′	400
125		480	500	143	123	–	–	37^o30′	400
150		480	533	167	148	–	–	37^o30′	500
1O	10.O	130	245	36	1O	18.4	1O	–	120
15		130	245	36	14	22.5	1O	–	120
20		150	265	44	20	28.5	11	–	160
25		160	270	48	25	34.5	12	–	200
32		180	285	48	32	–	–	37^o30′	200
40		200	320	55	38	–	–	37^o30′	240
50		230	355	64	48	–	–	37^o30′	320
65		290	41O	82	63	–	–	37^o30′	320
80		31O	430	95	74	–	–	37^o30′	360
1OO		350	470	117	97	–	–	37^o30′	400
125		400	500	143	123	–	–	37^o30′	400
150		480	533	167	148	–	–	37^o30′	500

相关截止阀产品系列：

J41H法兰式截止阀

NKJ61H真空截止阀

YJ41W不锈钢氧气截止阀

BJ41H保温截止阀

BJ45W保温截止阀

J61Y锻钢截止阀

J11W不锈钢内螺纹截止阀

J44F46衬氟角式截止阀

J41F4衬氟截止阀

J41F46衬氟截止阀

YJ41W黄铜氧气截止阀

J41H/W美标截止阀

DJ41H/Y低温截止阀

J11F-10S内螺纹塑料截止阀

J41F-10S法兰塑料截止阀

FJ41节流截止放空阀

J44H角式截止阀

WJ41H德标波纹管截止阀
