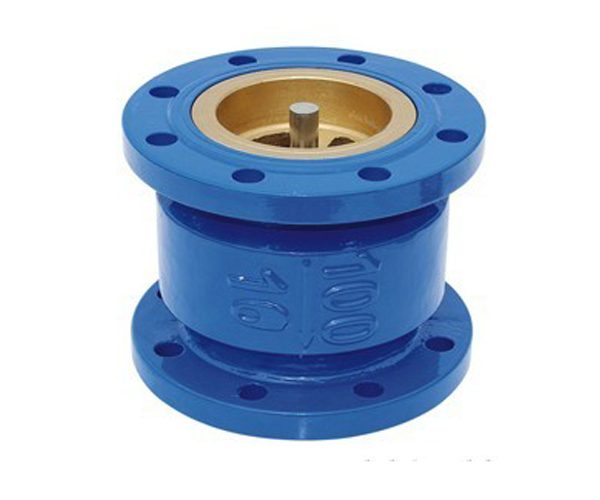

H41X铜芯消声止回阀

H41X消声止回阀
消声止回阀产品概述
消声止回阀适用于给排水管道,阀瓣采用进口两端中心轴导向,启闭灵活,可水平安装或垂直安装。阀瓣采用弹簧加载,其快速关闭能有效的消除水锤,密封性能好,关闭无噪声。它具有体积小、重量轻、流体阻力小,耐疲劳、寿命长等优点。 |
消声止回阀主要技术参数
公称压力:1.0~1.6MPa
公称通经:40~600mm
适用介质:水及弱腐蚀性流体
适用温度:0~80℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 AP 1598
消声止回阀主要零部件材料
型号
|
阀体
|
密封圈
|
弹簧
|
H41X-10
|
铸铁或不锈钢
|
丁腈橡胶(NBR)
|
不锈钢ICr18Ni9Ti
|
H41X-16
|
铸钢或不锈钢
|
丁腈橡胶(NBR)
|
不锈钢ICr18Ni9Ti
|
消声止回阀主要外形连接尺寸
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
L
|
112
|
120
|
130
|
150
|
165
|
190
|
210
|
255
|
310
|
320
|
380
|
405
|
430
|
450
|
510
|
