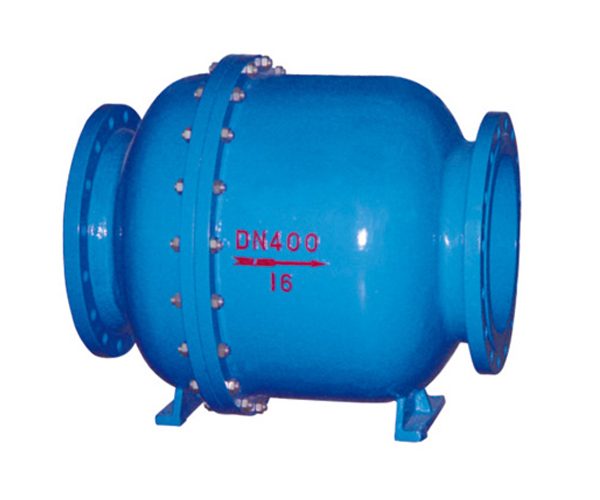

HQ45X微阻球形止回阀

HQ45X微阻球形止回阀
一、微阻球形止回阀产品概述
微阻球形止回阀,采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.可用于冷水、热水、工业及生活污水等管网的水泵出口,防止介质倒流。 |
二、微阻球形止回阀主要技术参数
公称压力:1.0~1.6MPa
公称通经:50~1000mm
适用介质:水及弱腐蚀性流体
适用温度:0~80℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
三、微阻球形止回阀主要零部件材料
零件名称
|
阀体
|
阀瓣
|
阀座
|
弹簧
|
材料
|
铸铁、球铁、铸钢
|
铸铜、不锈钢
|
铜、不锈钢
|
不锈钢 |
四、微阻球形止回阀主要外形连接尺寸
DN(mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
L
|
203
|
216
|
241
|
292
|
330
|
356
|
495
|
622
|
698
|
781
|
914
|
978
|
978
|
1295
|
1448
|
1600
|
1760
|
1900
|
H
|
180
|
210
|
225
|
245
|
280
|
320
|
380
|
450
|
470
|
500
|
|
|
|
|
|
|
|
|
H1
|
|
|
|
|
|
|
510
|
570
|
640
|
715
|
815
|
825
|
980
|
1155
|
1260
|
1350
|
1660
|
1700
|
